Sauter Werkzeug-Scheibenrevolver 0.5.460.425 Revolversystem ohne Werkzeugantrieb

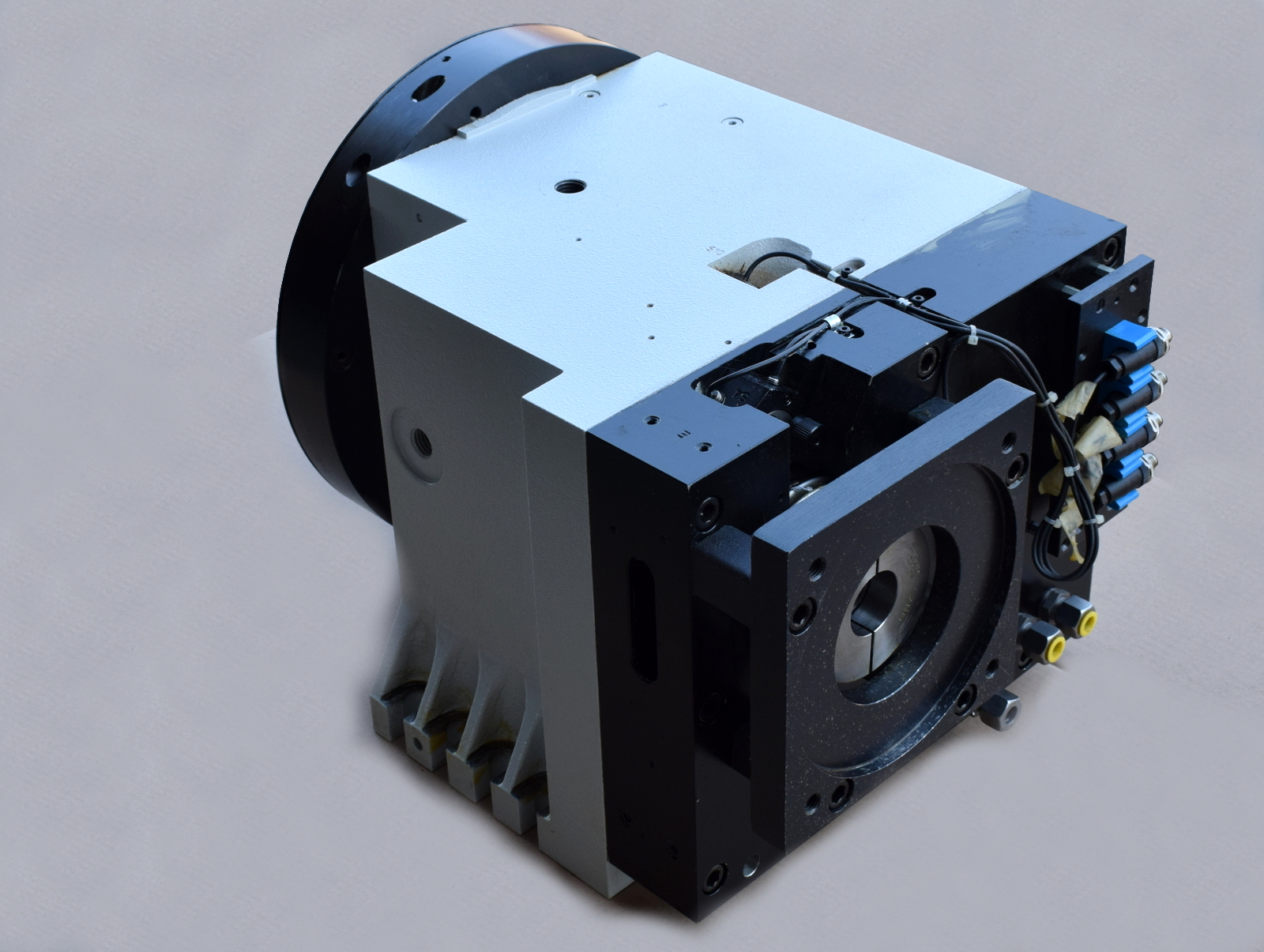

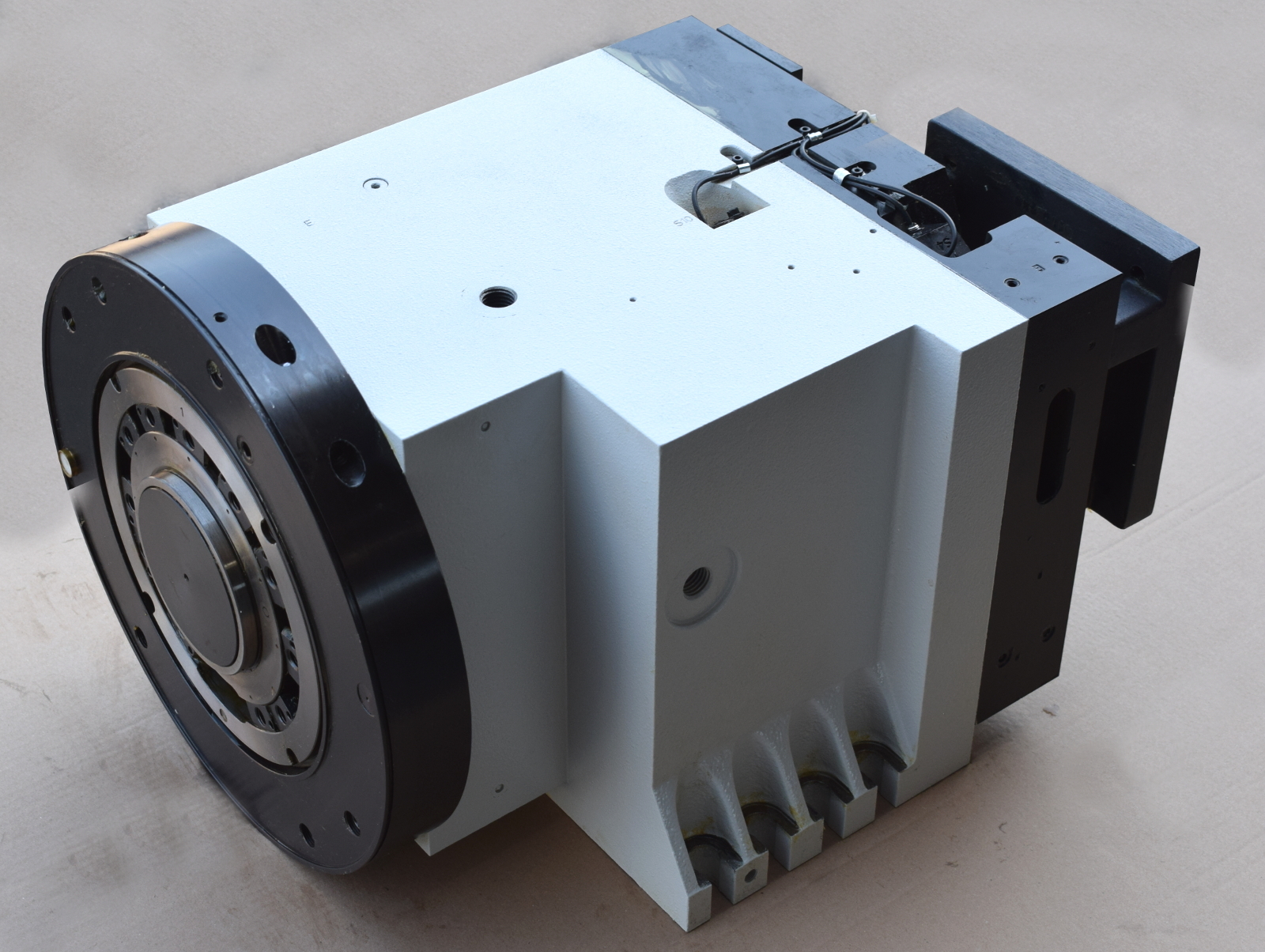

Ein Werkzeug-Scheibenrevolver

Dieser Werkzeug-Scheibenrevolver eignet sich ideal für den Einsatz auf hochproduktiven Drehmaschinen bei gleichwertigem Vorwärts- und Rückwärts bearbeiten. Zusätzlich verfügt dieser Scheibenrevolver über einen sehr robusten Aufbau und äußerst kurze Schaltzeiten, so dass dieser auch sehr gut für die Großserienfertigung geeignet ist. Somit bietet dieser Werkzeug-Scheibenrevolver eine sichere und präzise Schnittstelle zwischen Maschine und Werkzeug.

Hersteller: Sauter Feinmechanik

Baureihe: 0.5.460.4xx

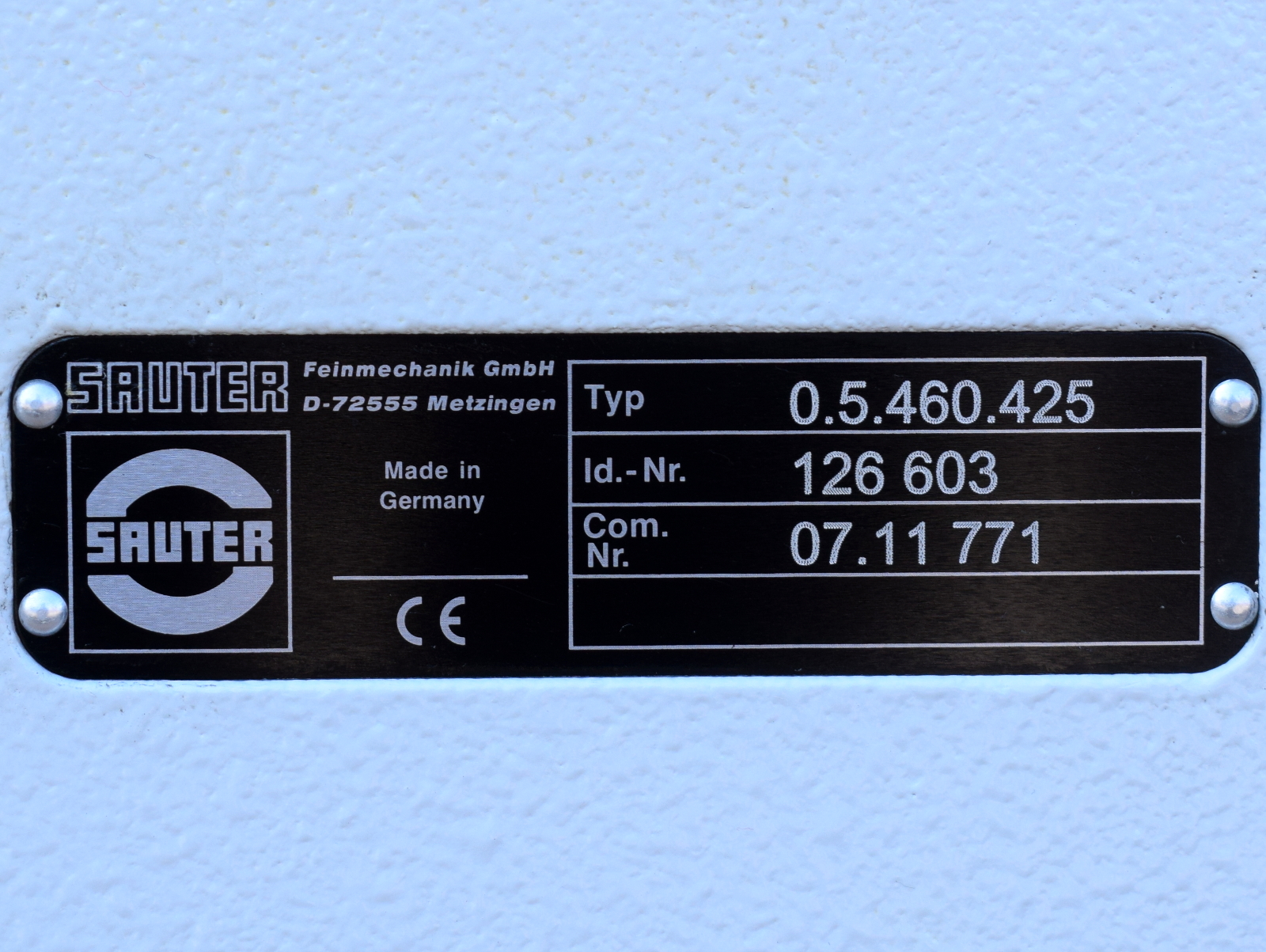

Typ: 0.5.460.425

Technische Details:

• Gesamtmaße: ca. 510 x 375 x 360 mm (BxTxH)
• Lochabstand: ca. 150 mm

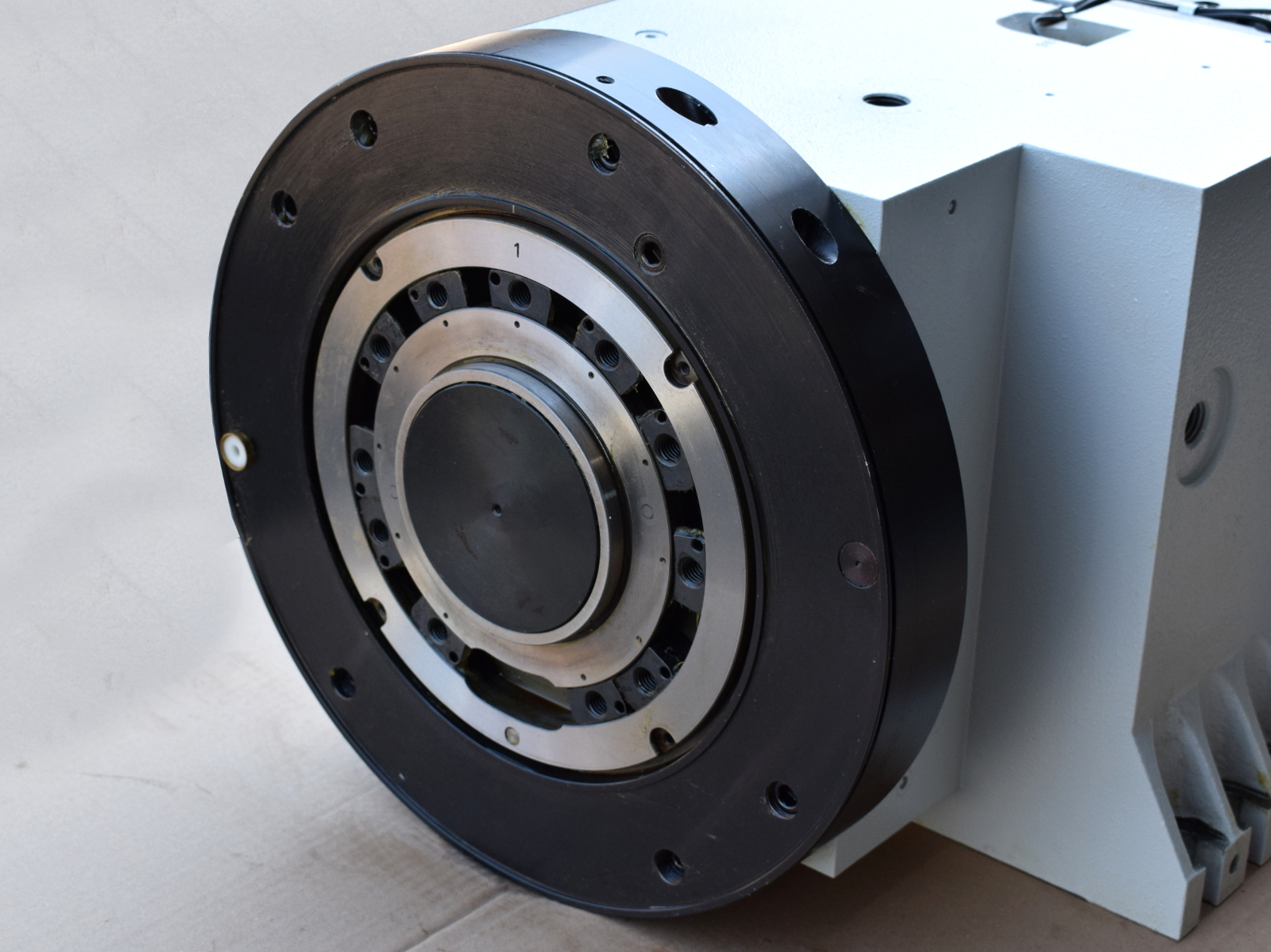

• Werkzeugscheiben Ø: ca. 370 mm
• zul. Tangentialbelastung: 7,2 kNm
• Schaltzeiten:
• inkl. beschleunigen und bremsen je Teilschritt: 0,20 s
• ohne beschleunigen und bremsen je Zusatz-Teilschritt: 0,08 s
• Revolver entriegeln oder verriegeln (hydraulisch): 0,14 s
• Betriebsdruck Hydraulik: 50 ± 10 % bar
• Durchfluss: 15 ... 20 l/min
• zul. Umgebungstemperatur: + 10 ... + 40 ºC
• Nenndrehzahl Revolverantrieb: 750 U/min
• Antriebsdrehmoment: 100 Nm
• Getriebeübersetzung: i= 12 : 1
• Gewicht: ca. 235 kg

Lieferumfang: Ein Werkzeugscheibenrevolver

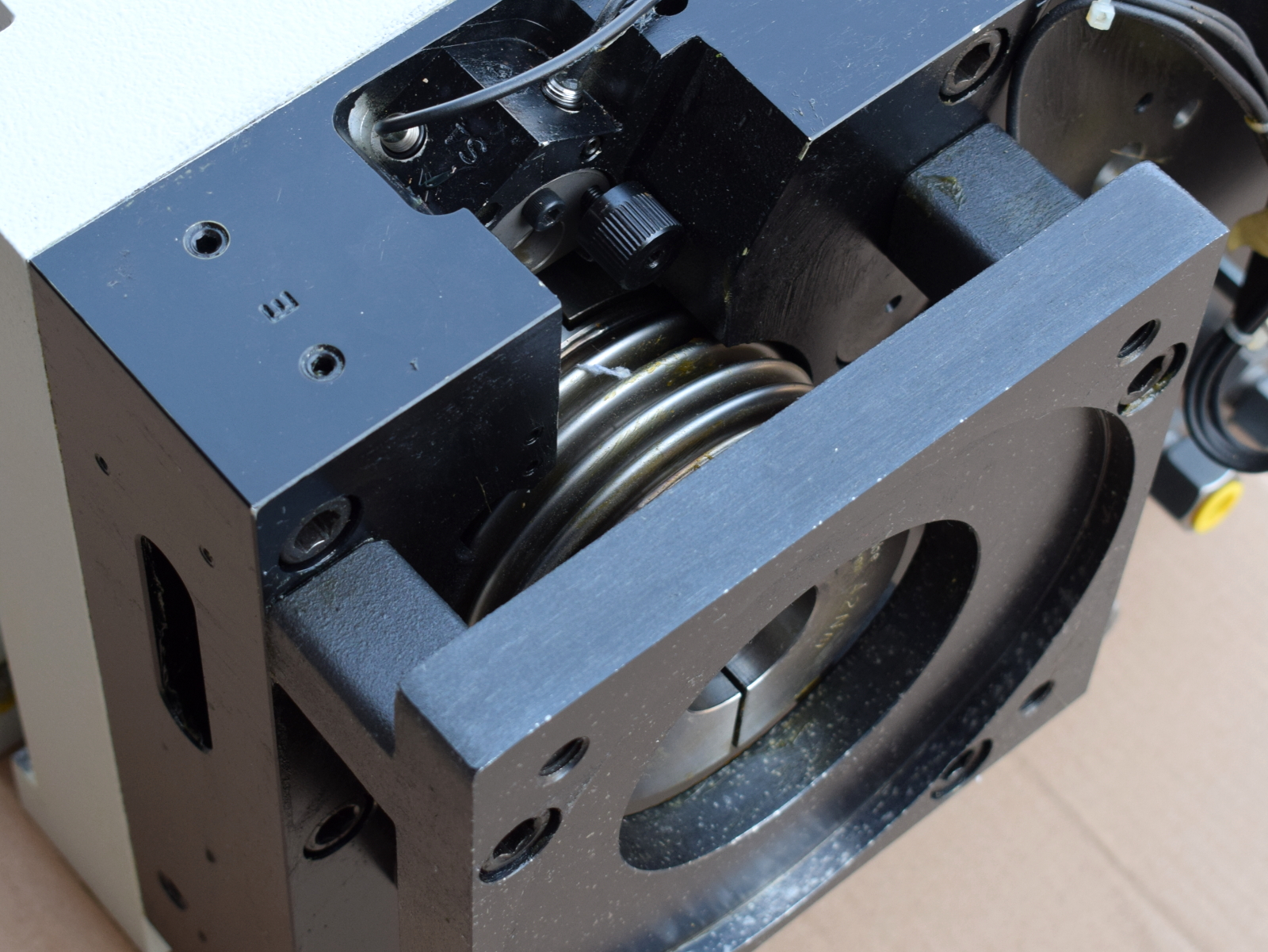

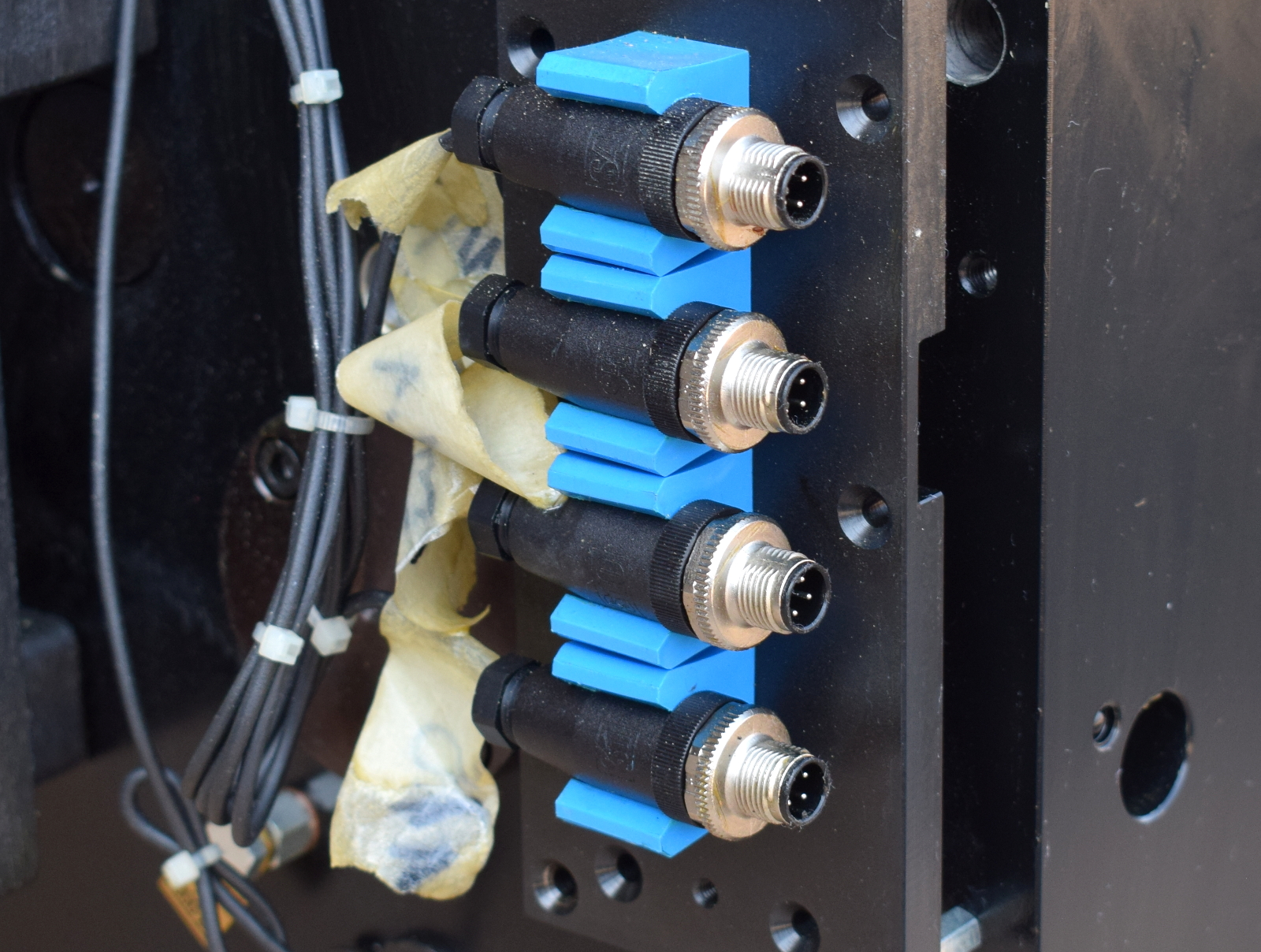

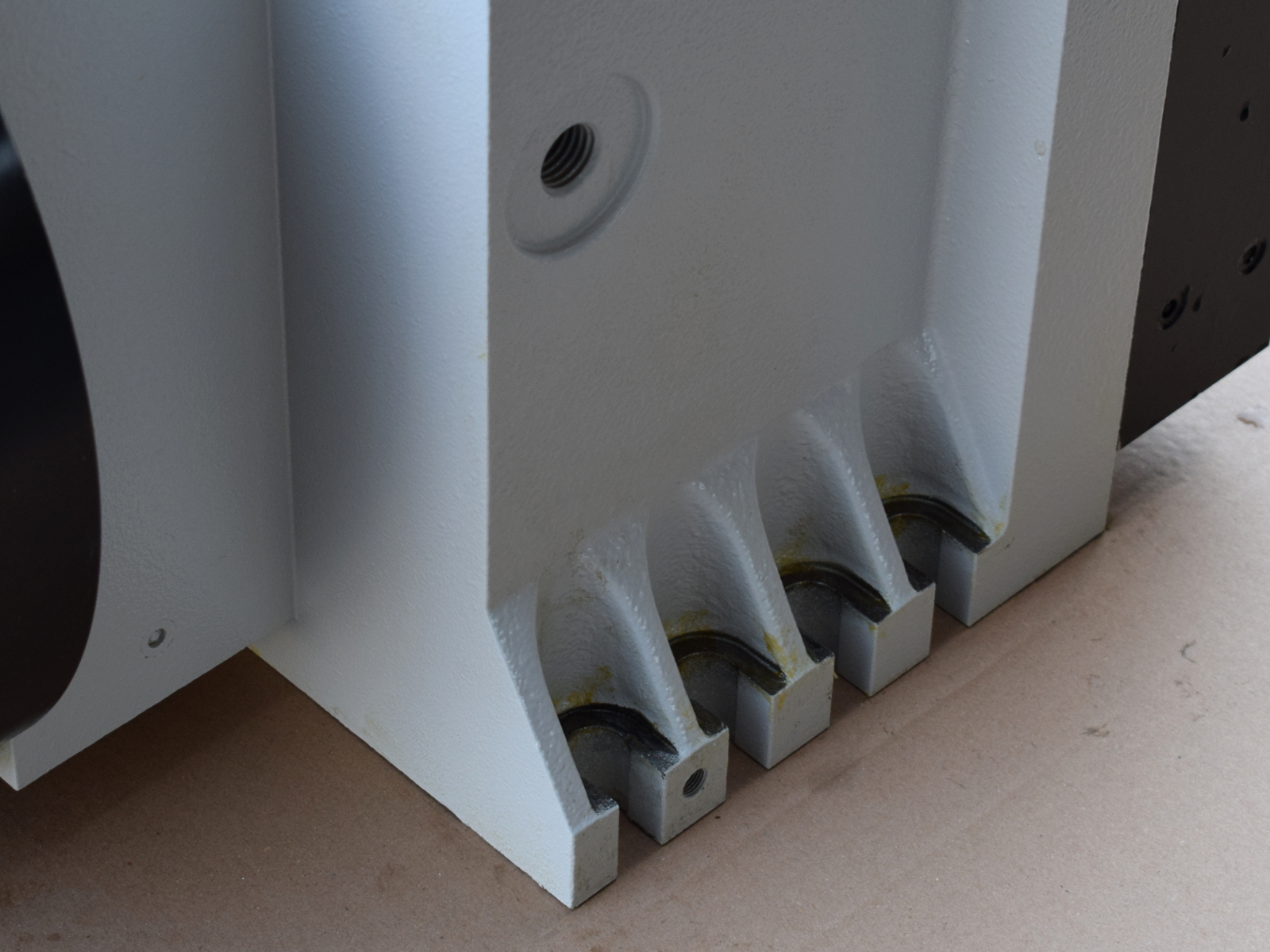

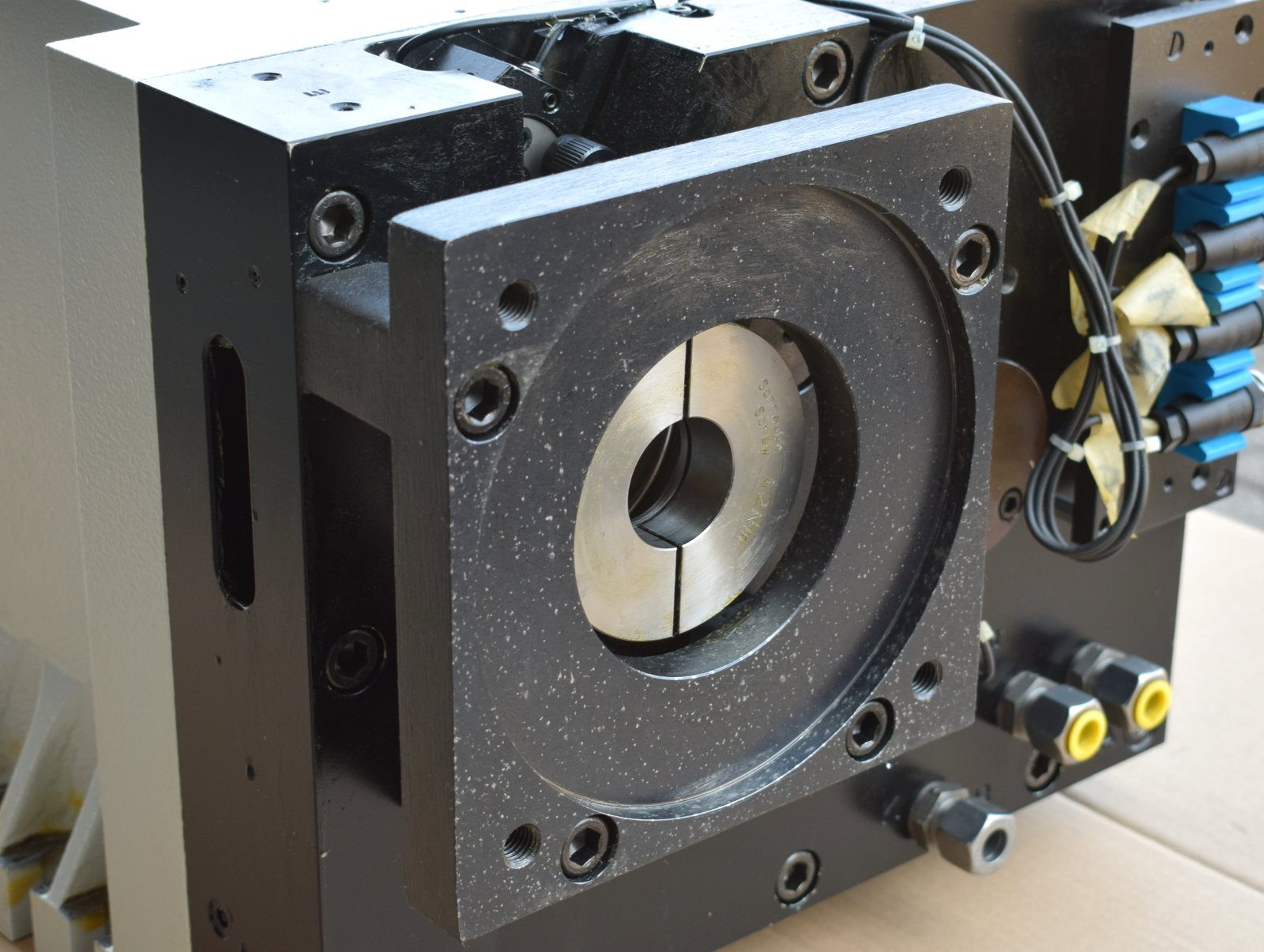

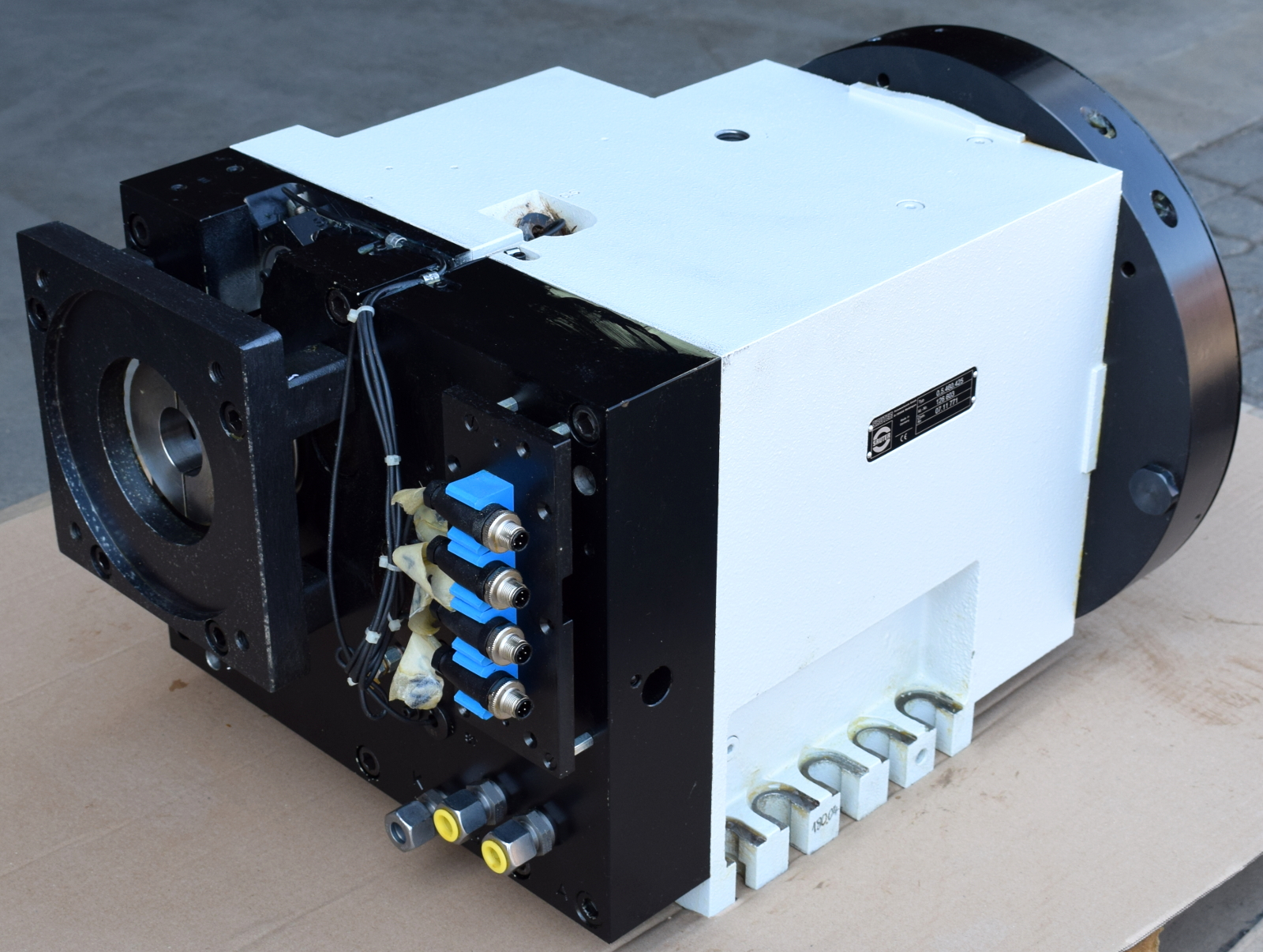

Hinweis: Zustand siehe Bilder.
