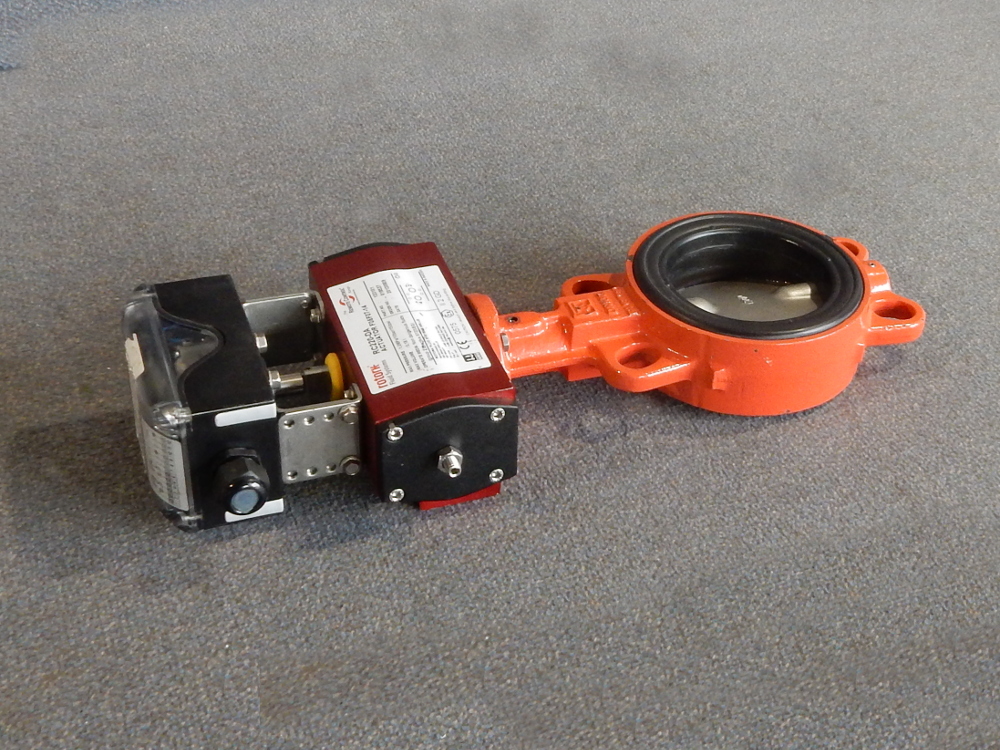

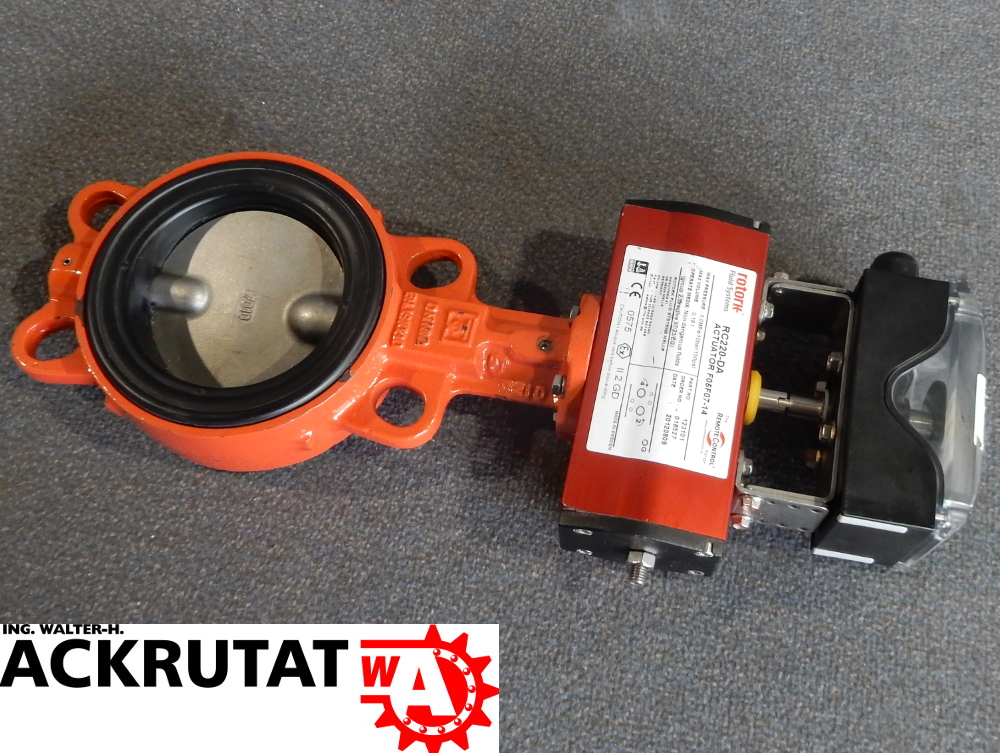

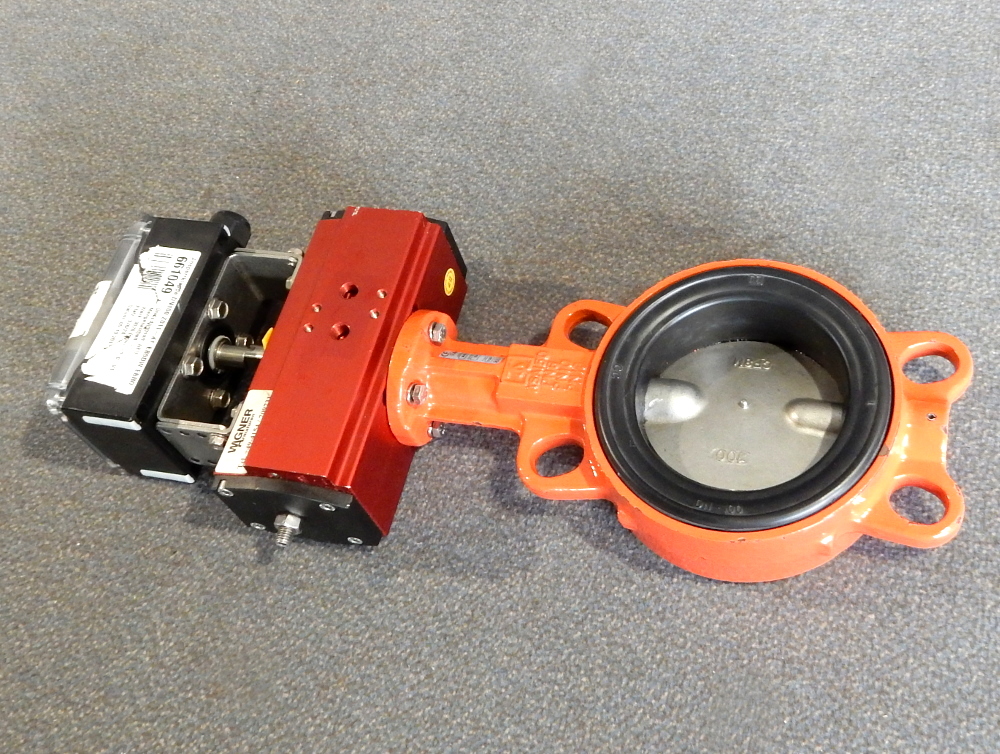

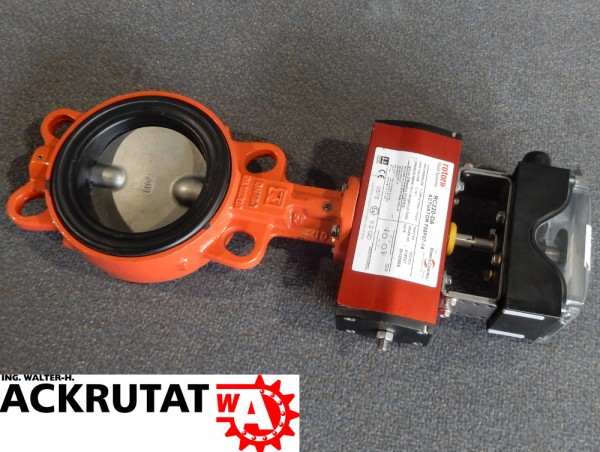

Eine Absperrklappe ABO Valve DN100 + Stellantrieb Rotork RC220-DA

Eine Absperrklappe mit Stellantrieb

Diese Absperrklappe eignet sich für zahlreiche Anwendungen in Industrie, Wasser- und Abwasserwirtschaft, Heizungs- und Lüftungsbau und mehr. Der Antrieb erfolgt über einen pneumatisch betriebenen Rotork Stellantrieb mit wave Endschalterbox.

Technische Details:

• Gesamtmaße: ca. 170 x 80 x 450 mm (BxTxH)
• zulässiger Temperaturbereich: -20 ... + 80 °C

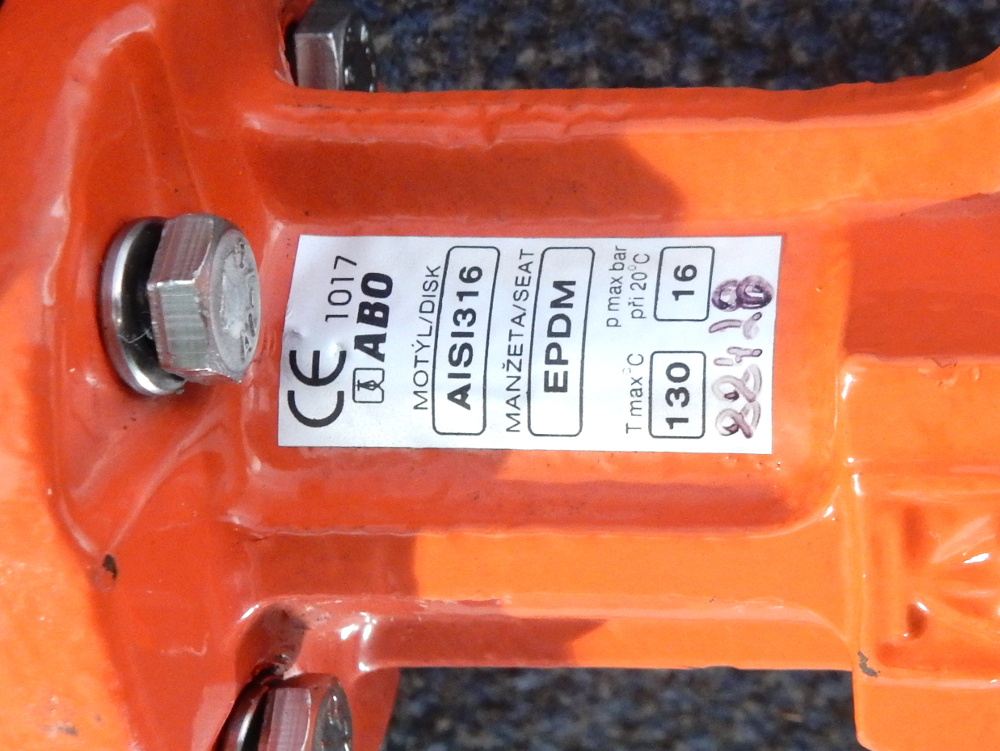

• Absperrklappe:
• Hersteller: ABO Valve
• Typ: 924 B DN 100
• Ausführung: mit Zwischenflansch
• Flanschaußendurchmesser: ca. 150 mm
• Klappendurchmesser: ca. 100 mm
• Betriebsdruck: max. 16 bar

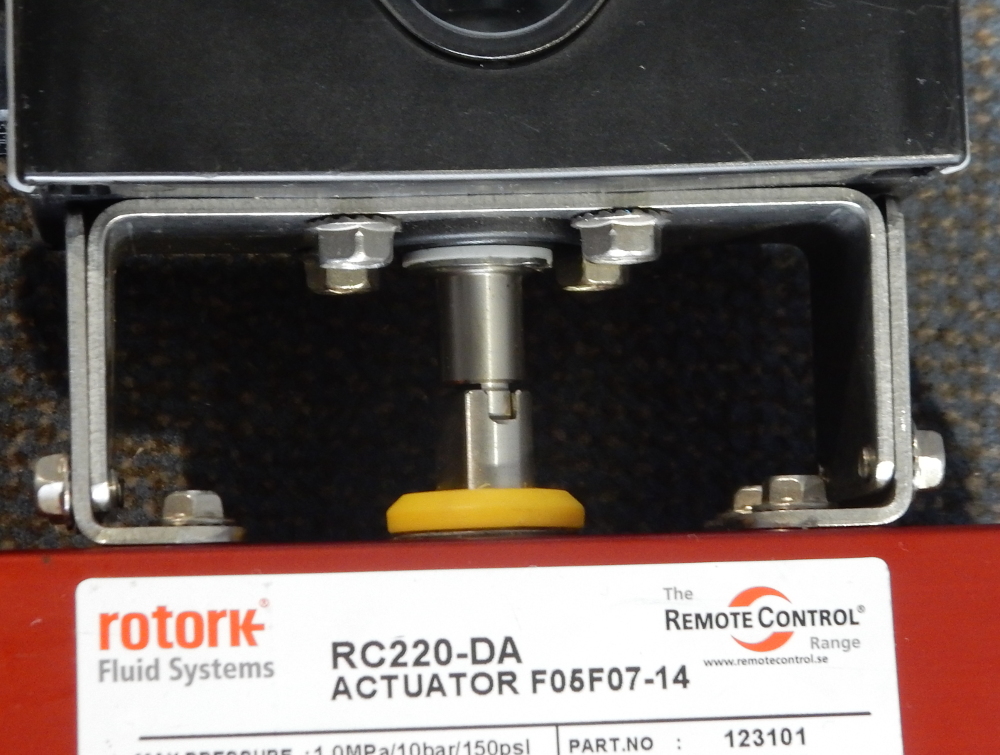

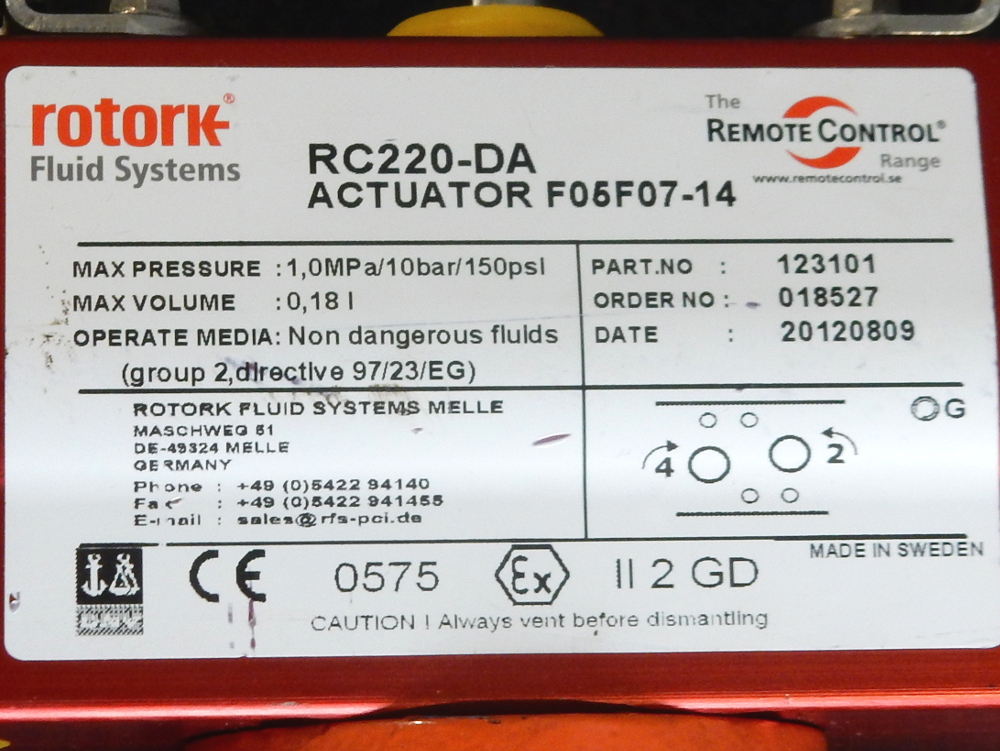

• Stellantrieb:
• Hersteller: Rotork
• Typ: RC220 DA
• Steuermedium: Luft / Inerte Gase
• Steuerdruck: 2 ...10 bar
• Material: eloxiertes Aluminium

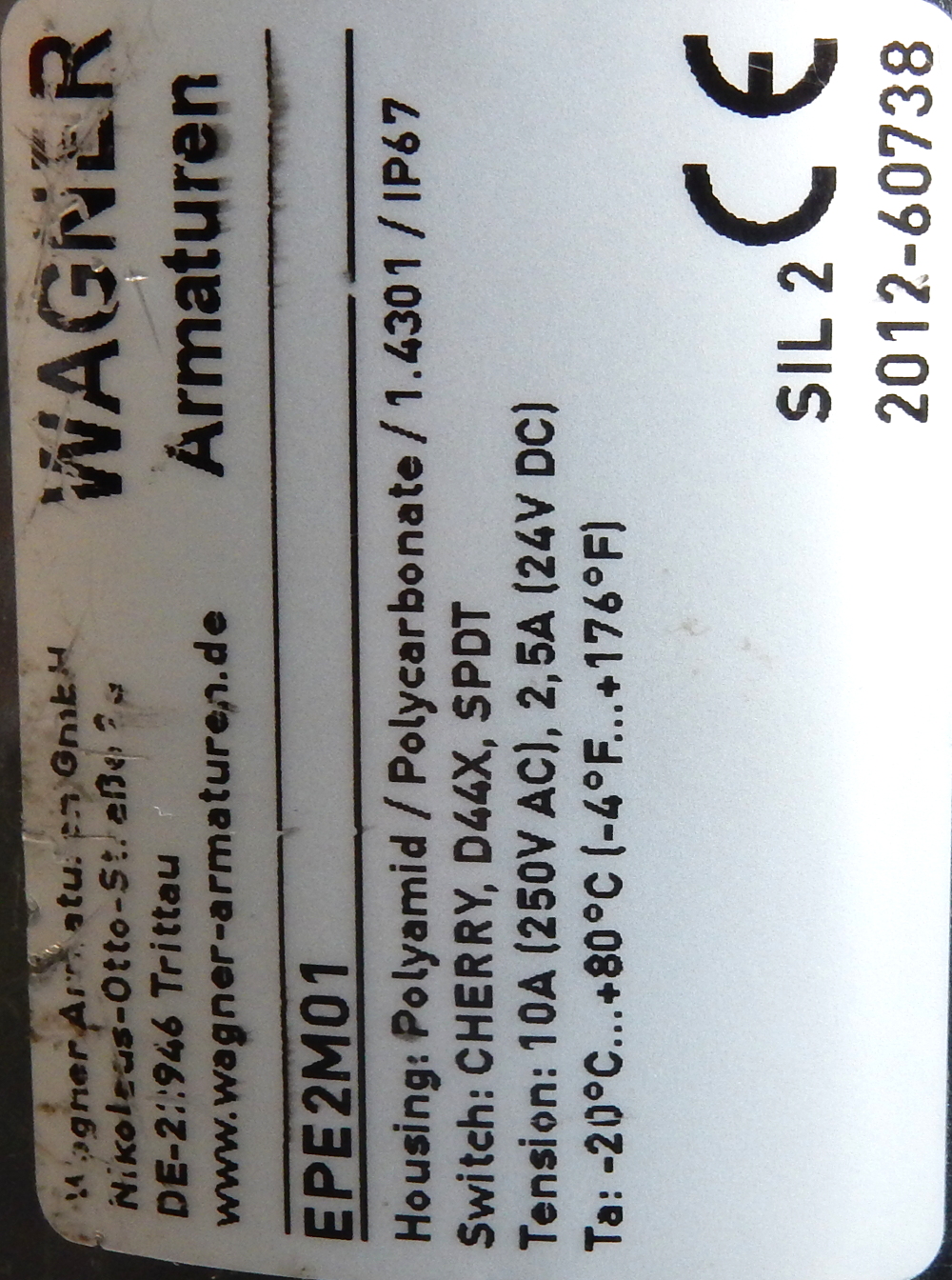

• Endschalterbox:
• Hersteller: Eurotec
• Typ: wave EPE 2M01
• Gehäusematerial: Polyamid
• Schutzart: IP 67
• Gewicht: ca. 6,0 kg

Lieferumfang: Eine Absperrklappe mit einem Schwenkantrieb und einer Endschalterbox.

Hinweis: Zustand siehe Bilder.
