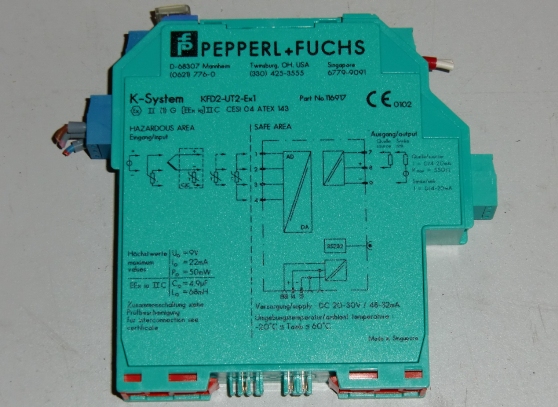

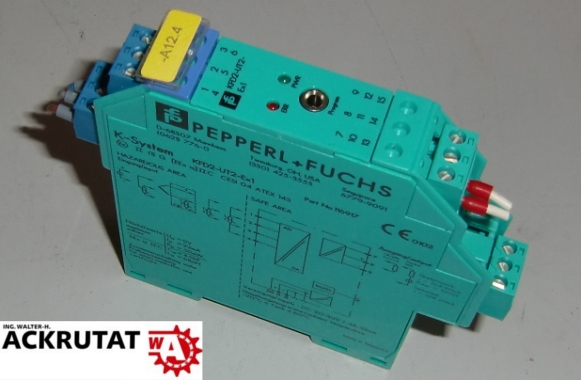

Pepperl + Fuchs KFD2-UT2-Ex1 Temperaturmessumformer Umformer K-System

Temperaturmessumformer

Hersteller: Pepperl + Fuchs

Typ: KFD2-UT2-Ex1

Technische Details:

• Signaltyp: Analogeingang
• Anschluss: Klemmen 14+, 15- oder Einspeisebaustein/Power Rail
• Bemessungsspannung: 20 ... 30 V DC
• Welligkeit: innerhalb der Versorgungstoleranz
• Verlustleistung/Leistungsaufnahme: ≤ 0,95 W / 0,95 W
• Eingang / RDT
  • Messstrom ca. 200 μA mit RTD:
  • Messarten: 2-, 3-, 4-Leiteranschluss
  • Leitungswiderstand: ≤ 50 Ω pro Leitung
  • Messkreisüberwachung: Sensorbruch, Sensorkurzschluss
• Thermoelemente: Typ B, E, J, K, N, R, S, T (IEC 584-1: 1995)
• Spannung: wählbar innerhalb des Bereiches -100 ... 100 mV
• Potentiometer: 0 ... 20 kΩ (2-Leiter-Anschluss), 0,8 ... 20 kΩ (3-Leiter-Anschluss)
• Eingangswiderstand ≥ 1 MΩ (-100 ... 100 mV)

EO54-9052 / JA
100412
