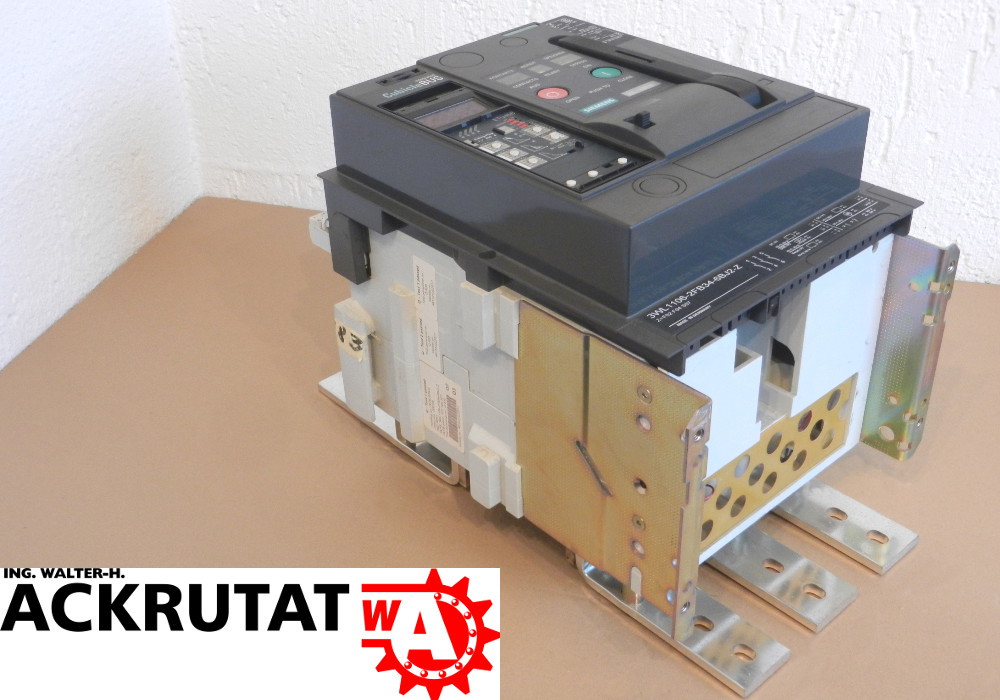

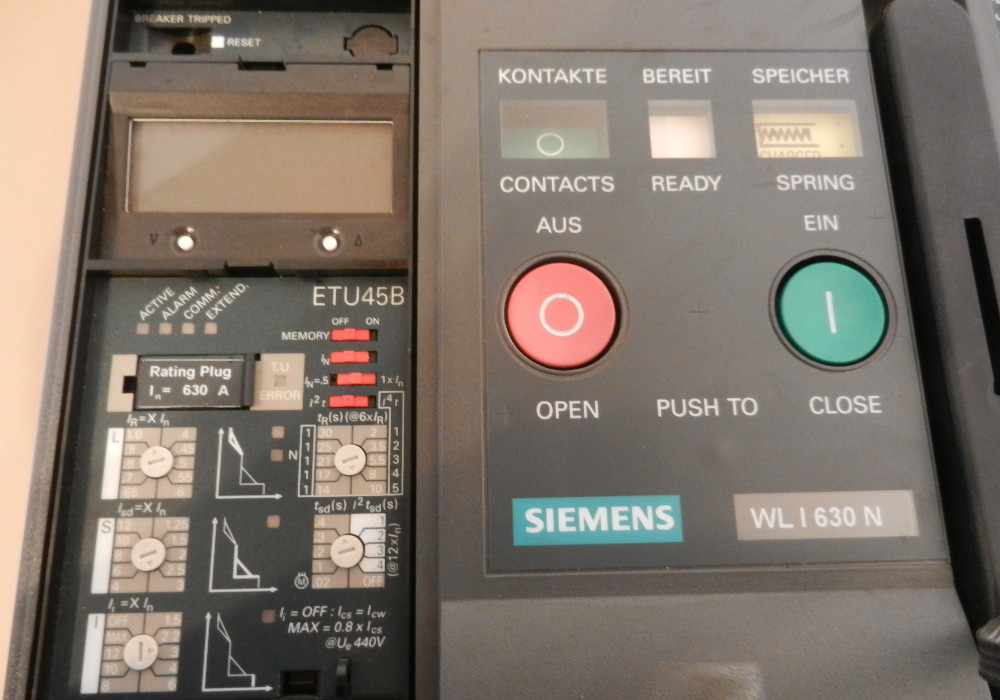

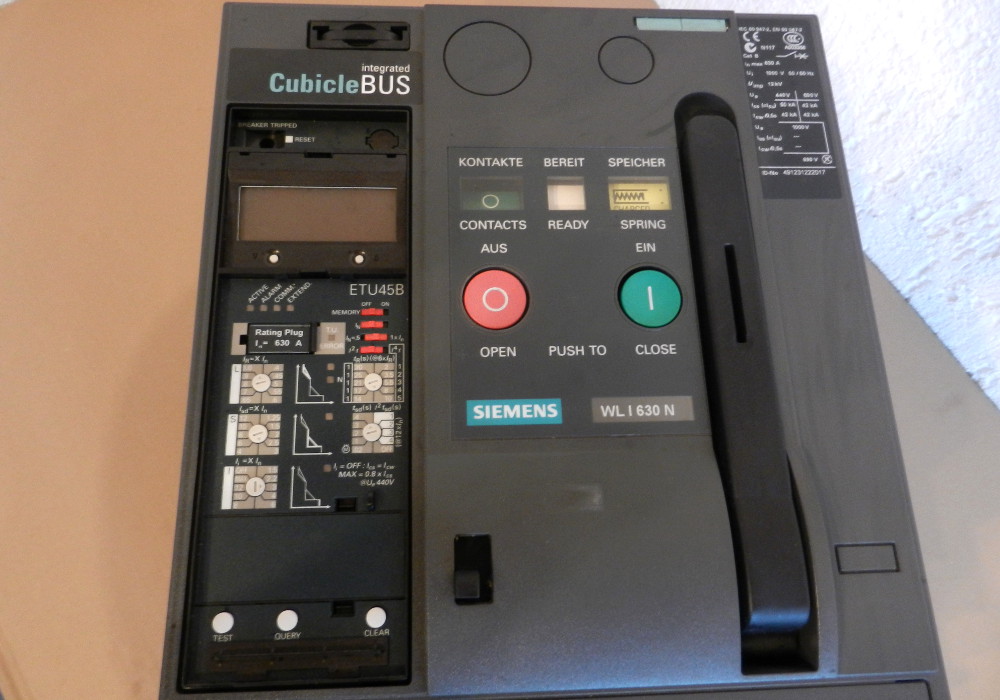

Siemens Sentron 3WL1106-2FB34-6BJ2-Z Leistungsschalter ETU45B 630 N

Offener Leistungsschalter

Hersteller: Siemens

Serie: Sentron

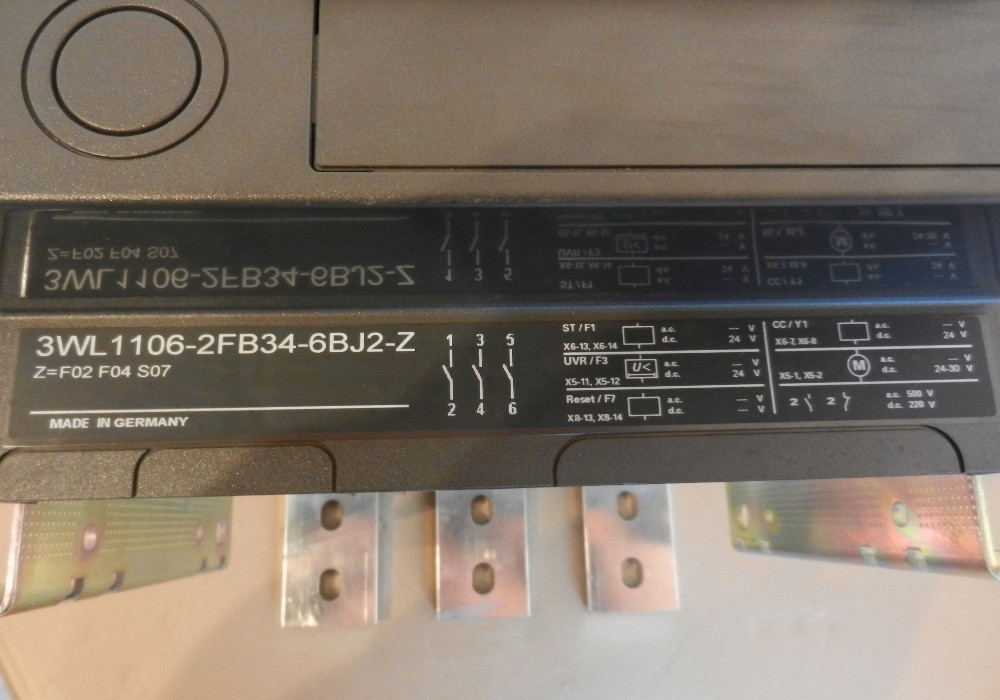

Typ: 3WL1106-2FB34-6BJ2-Z

Offene Leistungsschalter 3WL sind besonders flexibel einsetzbar und durchgängig kommunikationsfähig. Optimal erfüllen sie die gestiegenen Anforderungen an offene Leistungsschalter vor allem hinsichtlich der Bedienung und Beobachtung von Netzvorgängen beim Einsatz elektronischer Leitsysteme.

Im oberen Leistungsbereich ist der offene Leistungsschalter 3WL weltweit der kleinste Leistungsschalter seiner Klasse.

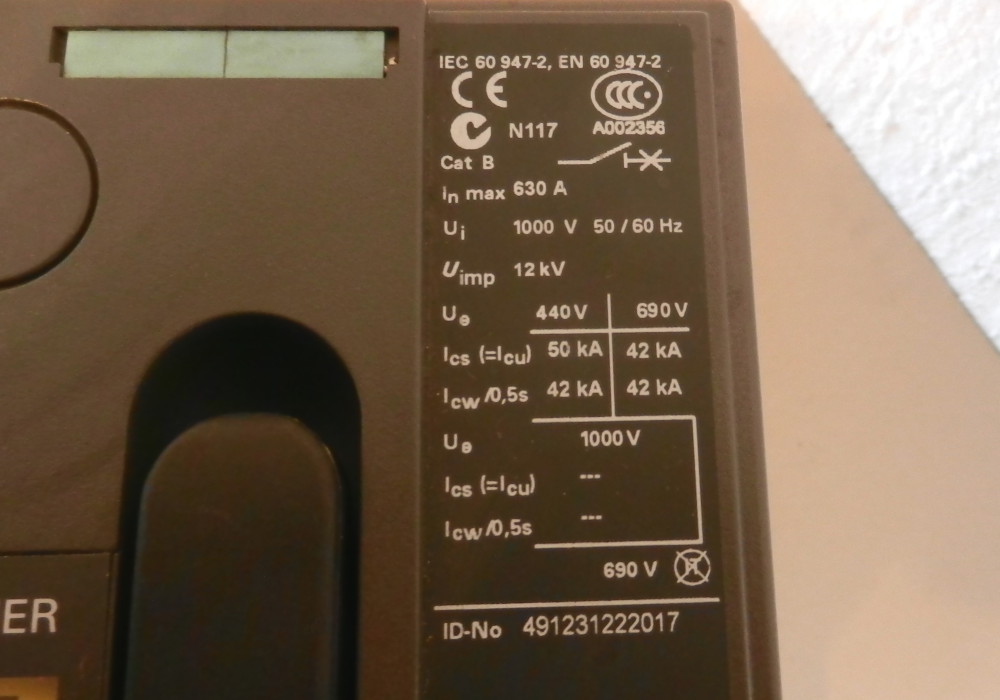

Technische Details:

• Maße: ca. 540 x 320 x 380 mm (BxTxH)
• Bemessungsnennstrom: 630 A
• Bemessungsisolationsspannung: 1.000 V 50/60 Hz
• Bemessungsstoßspannfestigkeit: 12 kV
• Bemessungsbetriebsspannung: 440 V / 690 V
• Bemessungskurzschlussausschaltvermögen: 50 kA / 42 kA
• Bemessungskurzzeitstromfestigkeit:42 kA
• Baugröße: I

Anwendungsbereiche

• Als Einspeise-, Verteiler-, Kuppel- und Abgangsschalter in elektrischen Anlagen
• Für das Schalten und Schützen von Motoren, Kondensatoren, Generatoren, Transformatoren, Sammelschienen und Kabeln
