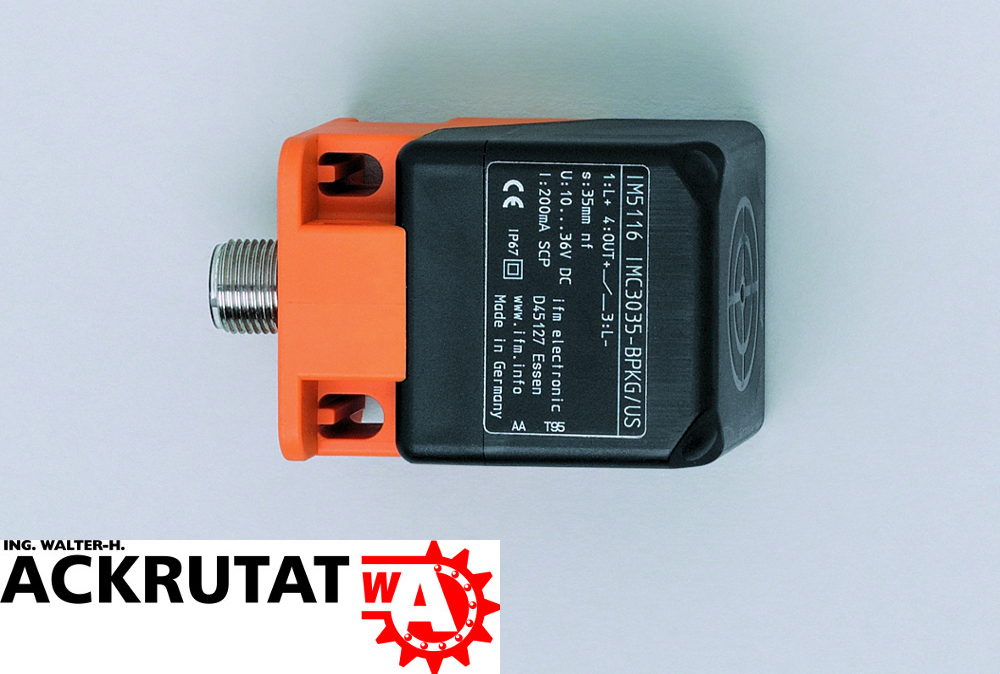

IFM inductive Sensor IM5115 Näherungsschalter effector 100 Schaltabstand 20 mm

Induktiver Sensor / Näherungsschalter

Hersteller: ifm electronic

Nr.: IM5115

In allen automatischen Abläufen ist der Einsatz von Sensoren als Informationsgeber für die Steuerung unbedingte Voraussetzung. Sie liefern die notwendigen Signale über Positionen, Endlagen oder dienen als Impulsgeber für Zählaufgaben oder Drehzahlerfassung.

Induktive Sensoren nutzen den physikalischen Effekt der Güteänderung eines Resonanzschwingkreises, der durch Wirbelstromverluste in leitenden Materialien hervorgerufen wird. Aus dem Funktionsprinzip folgt, dass sämtliche Metalle erfasst werden, unabhängig davon, ob sie sich bewegen oder nicht.

Technische Details:

• Schaltabstand: 20 mm; [b] bündig einbaubar
• Arbeitsabstand: 0...16,2 mm
• Anschluss: M12-Steckverbindung; drehbar, rastend arretiert
• Bauform: Quaderförmig

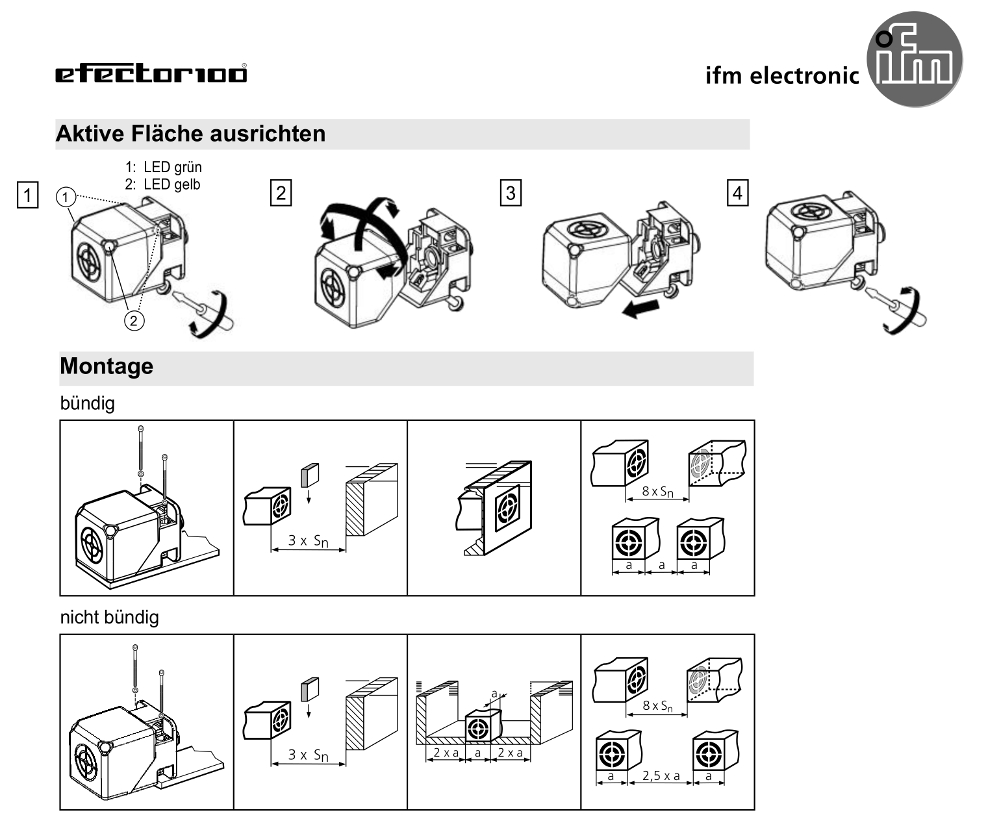

• Aktive Fläche in 5 Positionen ausrichtbar
• Kontakte: vergoldet
• Schutzart: IP 67
• Schaltzustandsanzeige LED: gelb
• Betrieb LED: grün

Elektrische Daten:

• Elektrische Ausführung: DC PNP
• Betriebsspannung: 10...36 V DC
• Stromaufnahme: < 20 mA
• Schutzklasse: II
• Verpolungsschutz: ja

Ausgänge:

• Ausgangsfunktion: Schließer
• Spannungsabfall: < 2,5 V
• Reststrom: < 0,1 mA
• Strombelastbarkeit: 200 mA
• Kurzschlussschutz: getaktet
• Überlastfest: ja
• Schaltfrequenz: 100 Hz
