Kurvenrollenbahn 90° Rollenbahnkurve Stückgutförderer Kurvenförderer

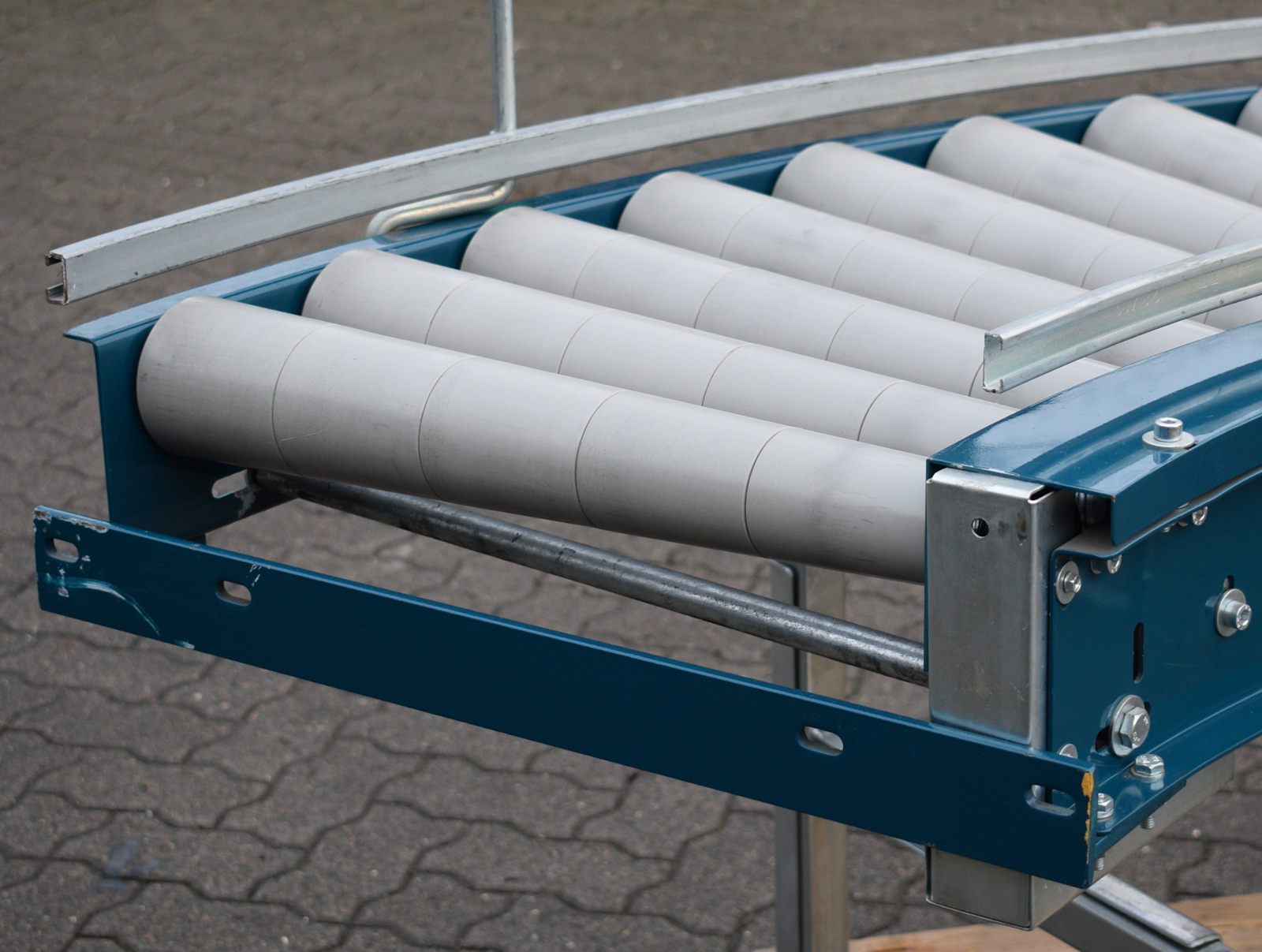

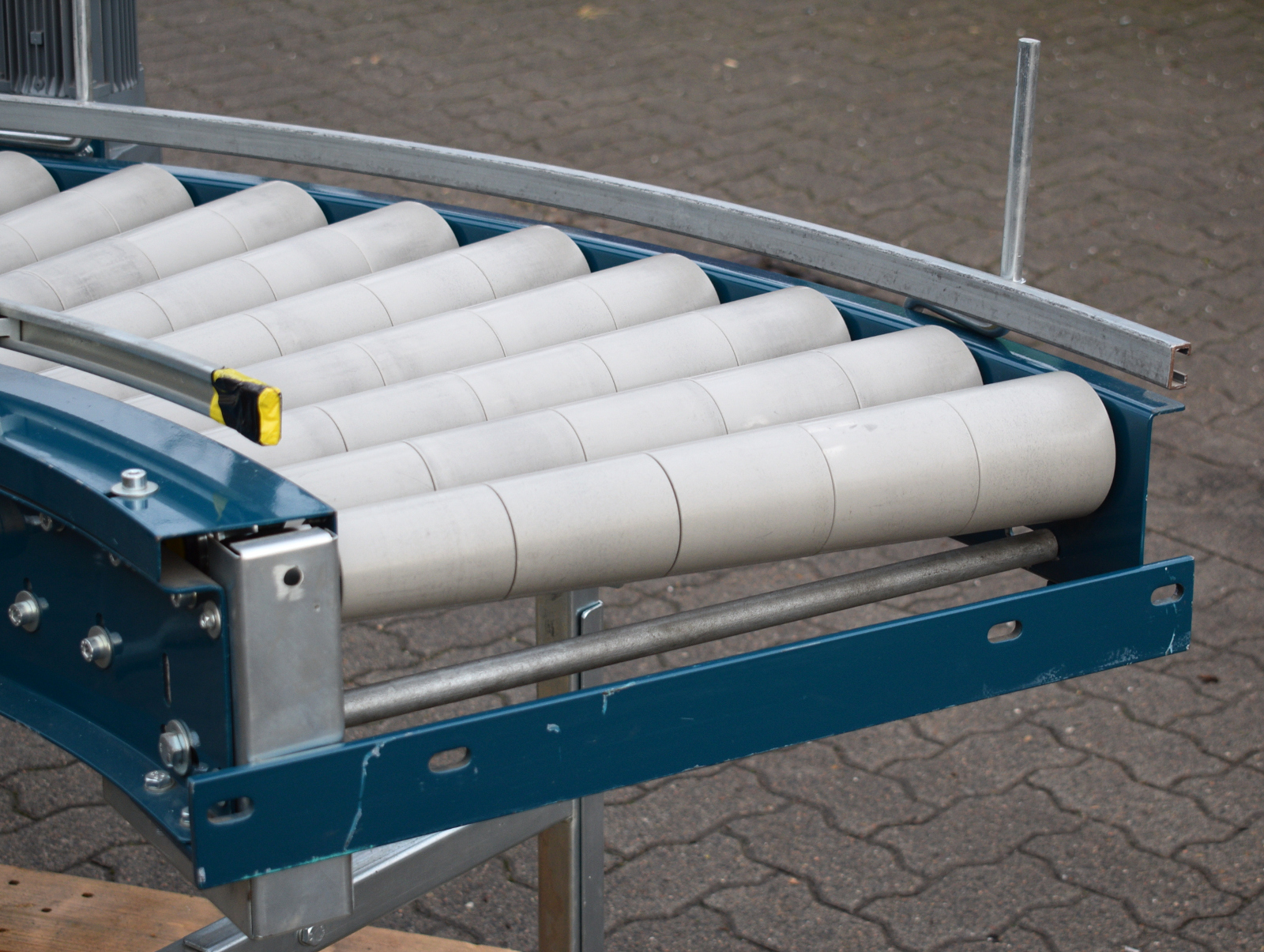

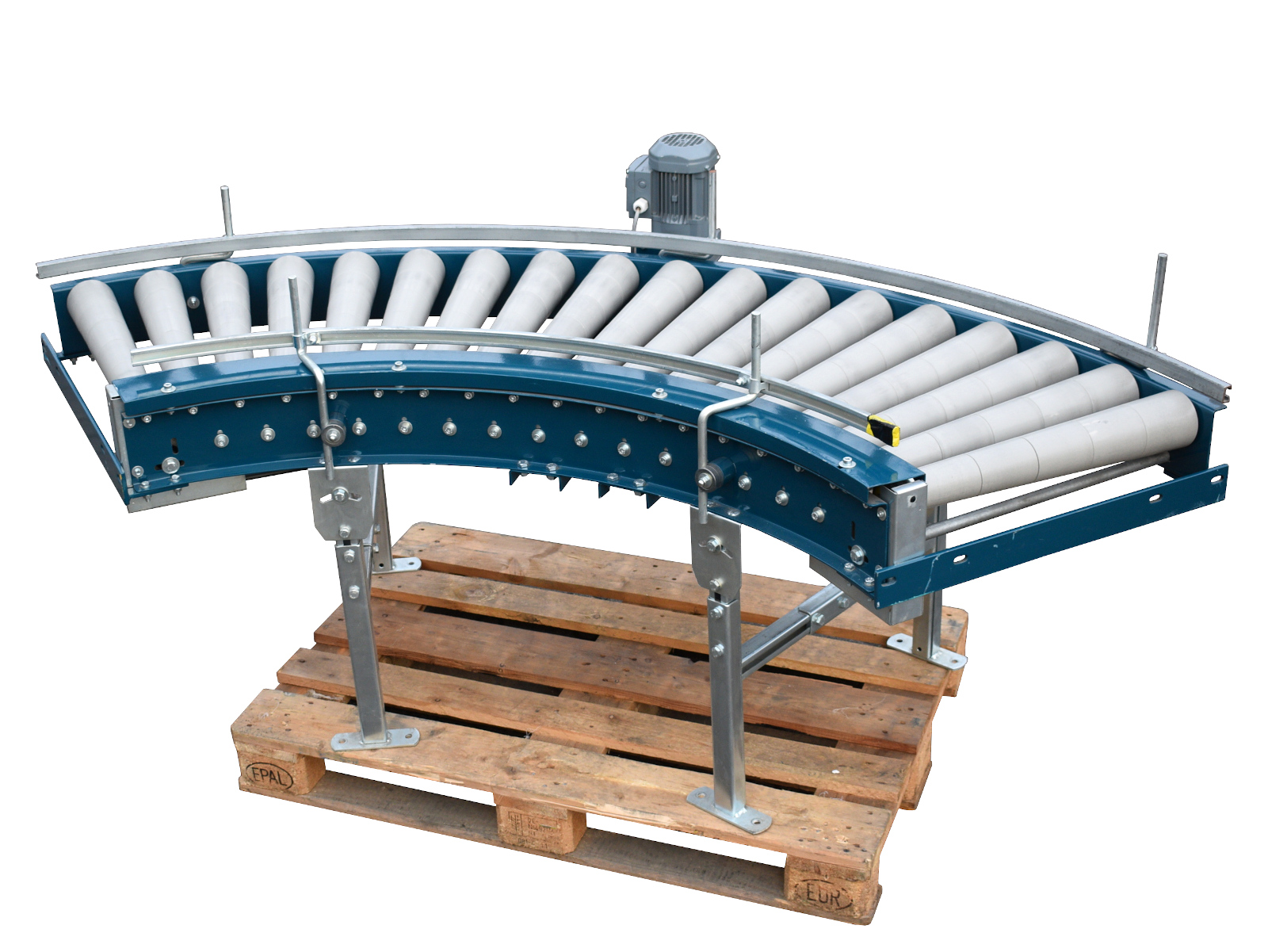

Eine 90° Rollenbahnkurve

Diese 90° Rollenbahnkurve hat einer Förderbreite von ca. 500 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Die Förderhöhe beträgt 700 mm und kann flexibel um bis zu 250 mm auf maximal 950 mm erhöht werden. Der Antriebsmotor mit einer Leistung von 0,18 kW ist seitlich an der Rollenbahnkurve befestigt.

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 1.750 x 830 x 900 mm (LxBxH)
• Außenradius: ca. 1.420 mm
• Innenradius: ca. 850 mm
• Förderbreite: ca. 500 mm
• Förderhöhe: ca. 700 ... 950 mm (H)

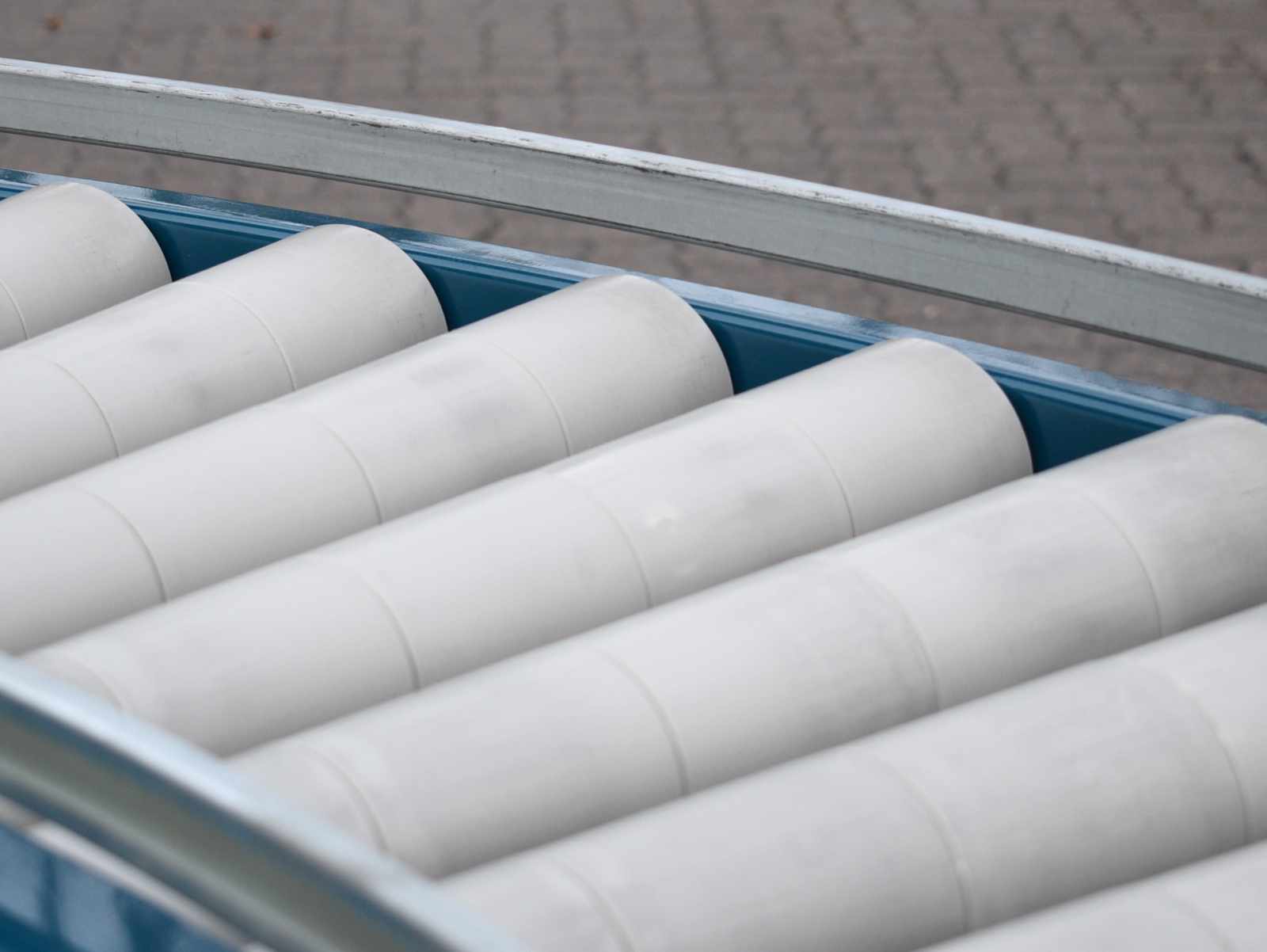

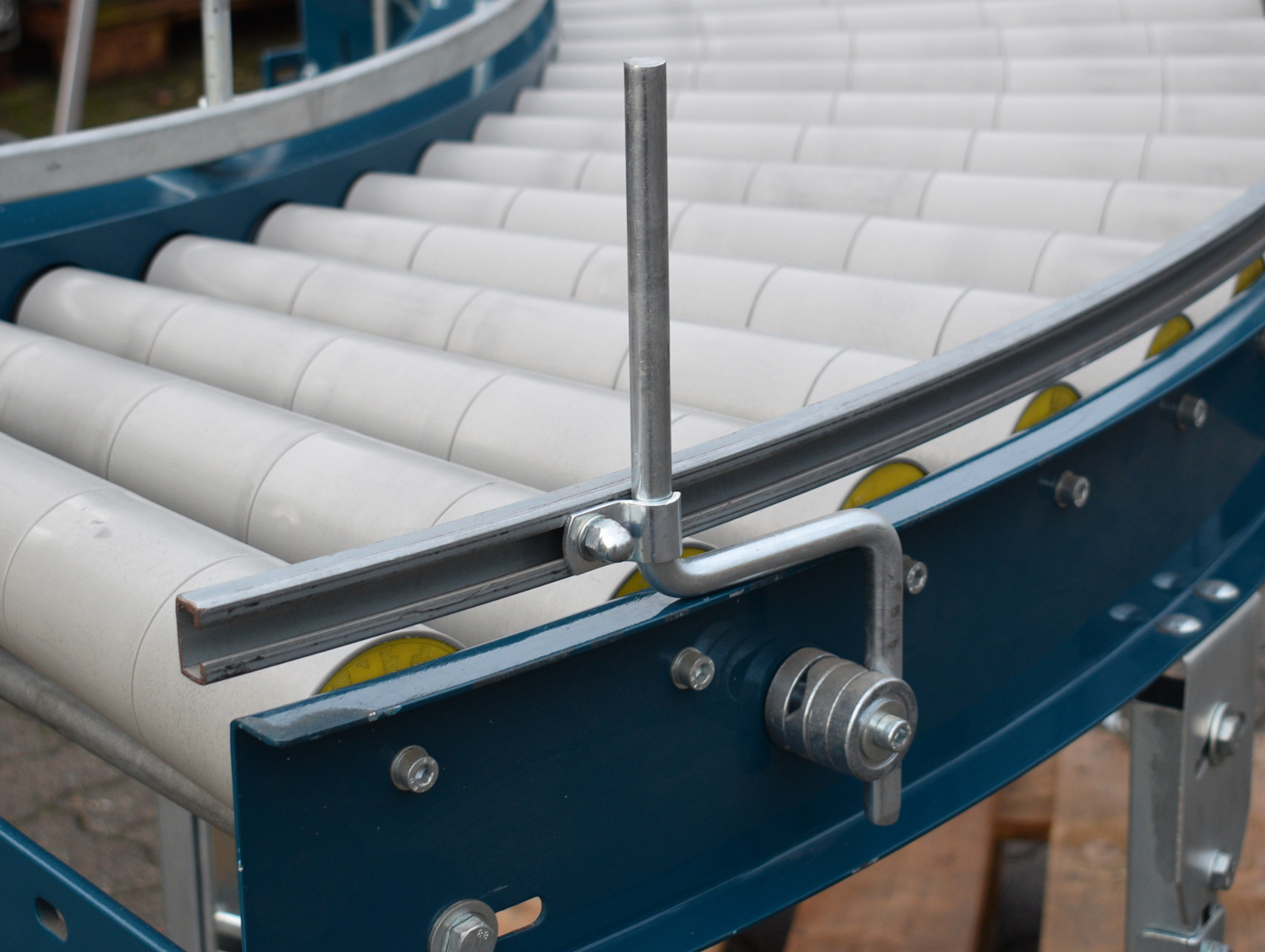

• Seitenführung: ca. 40 ... 140 mm (H)

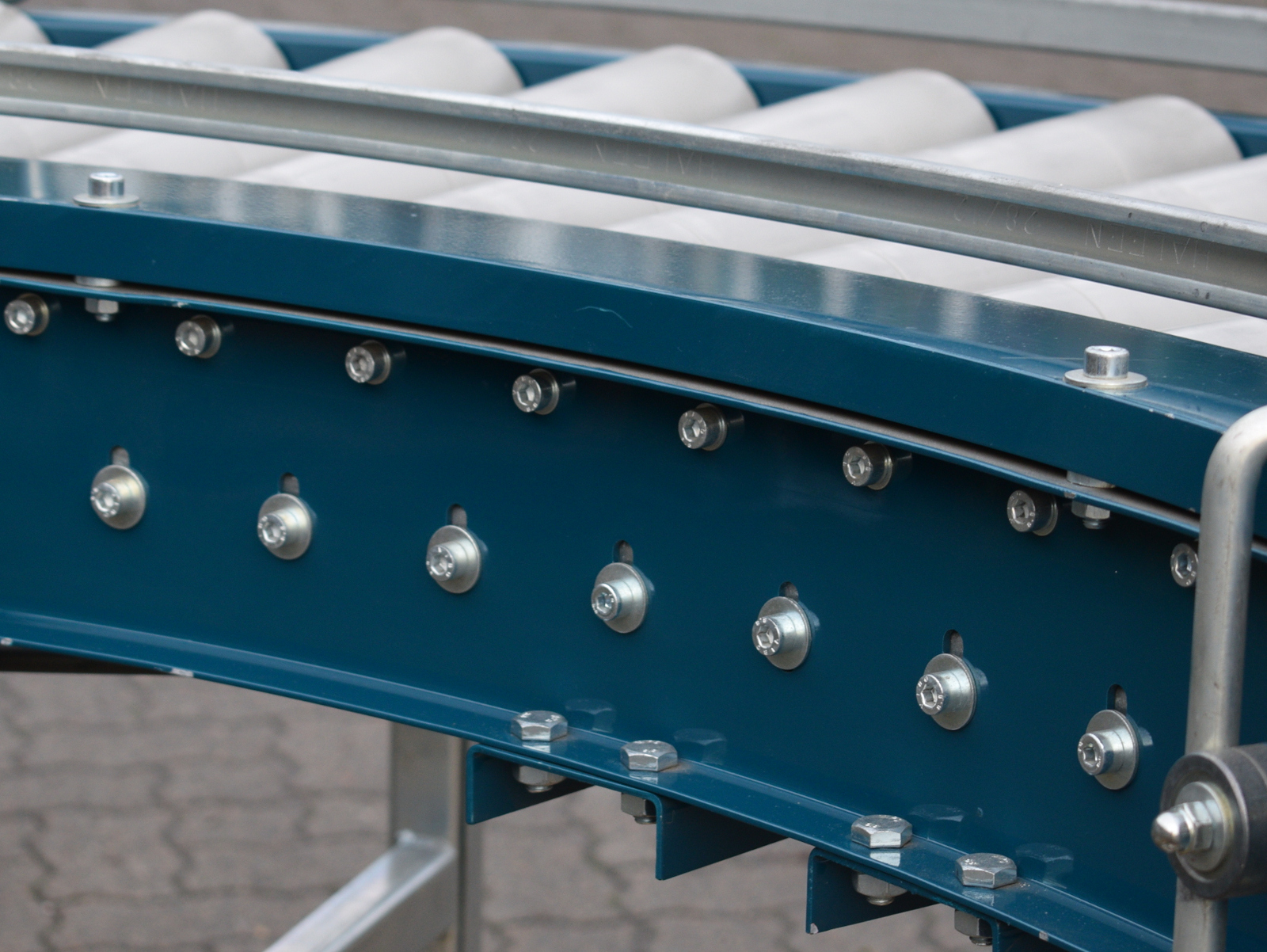

• Profilhöhe: ca. 165 mm
• Rollenlänge: ca. 500 mm

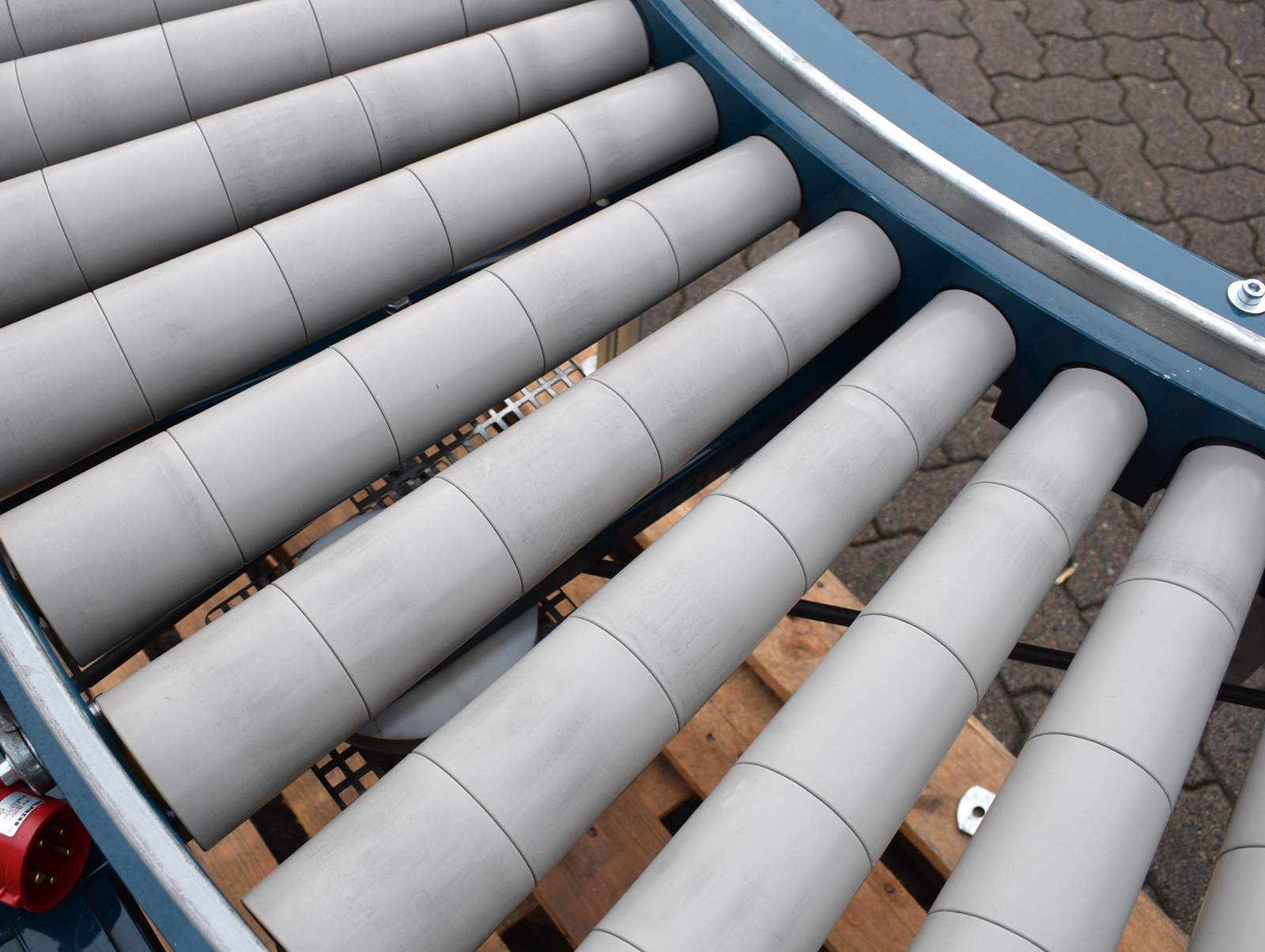

• Rollenanzahl: 18 Stück konisch
• Rollen Ø konisch: ca. 60 ... 88 mm
• Achsabstand innen: ca. 80 mm
• Achsabstand außen: ca. 130 mm
• Fördergeschwindigkeit: 0,57 m/s
• Material:

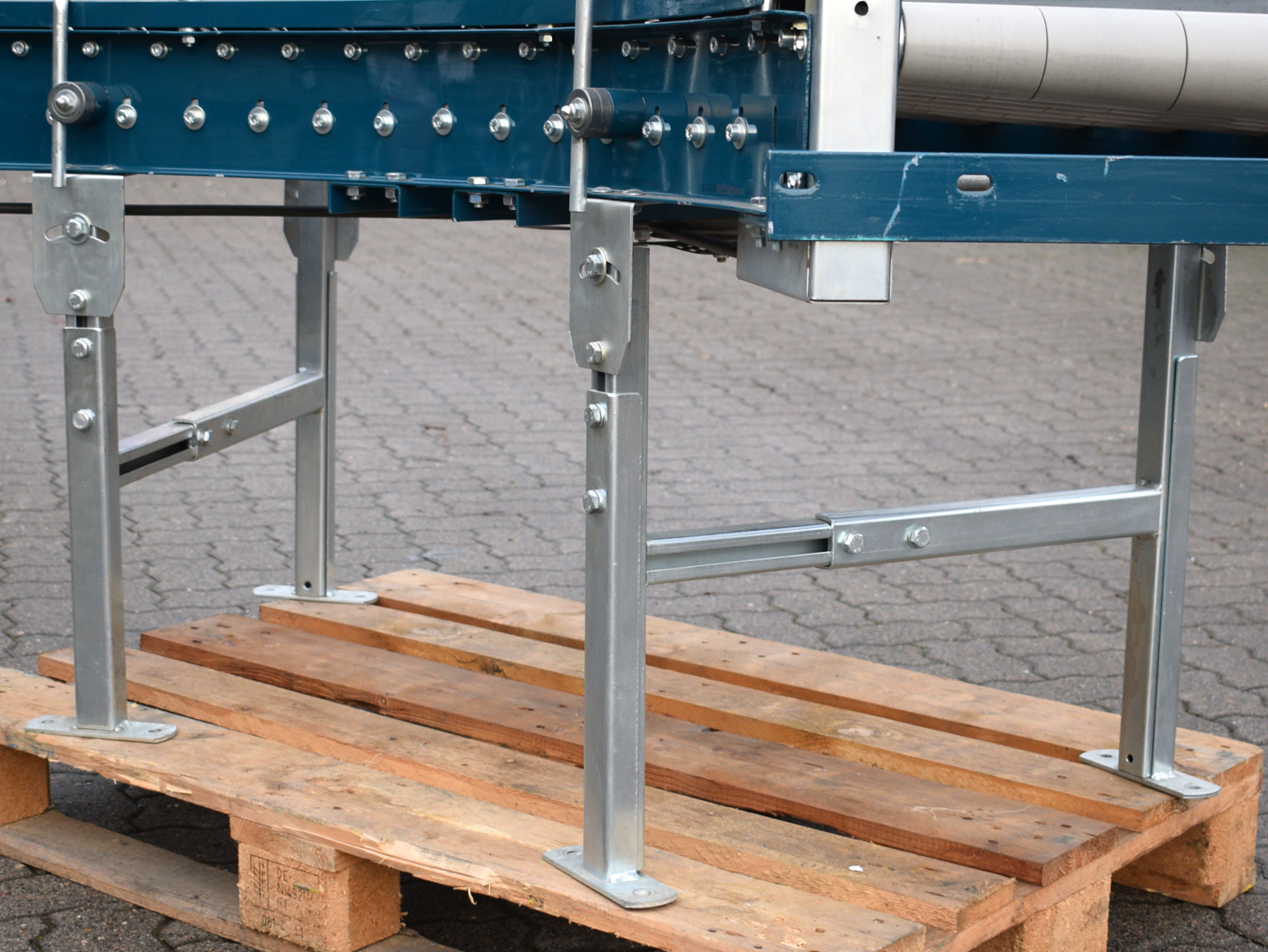

  • Rollenbahn / Füße: Stahl
• Gewicht: ca. 125 kg

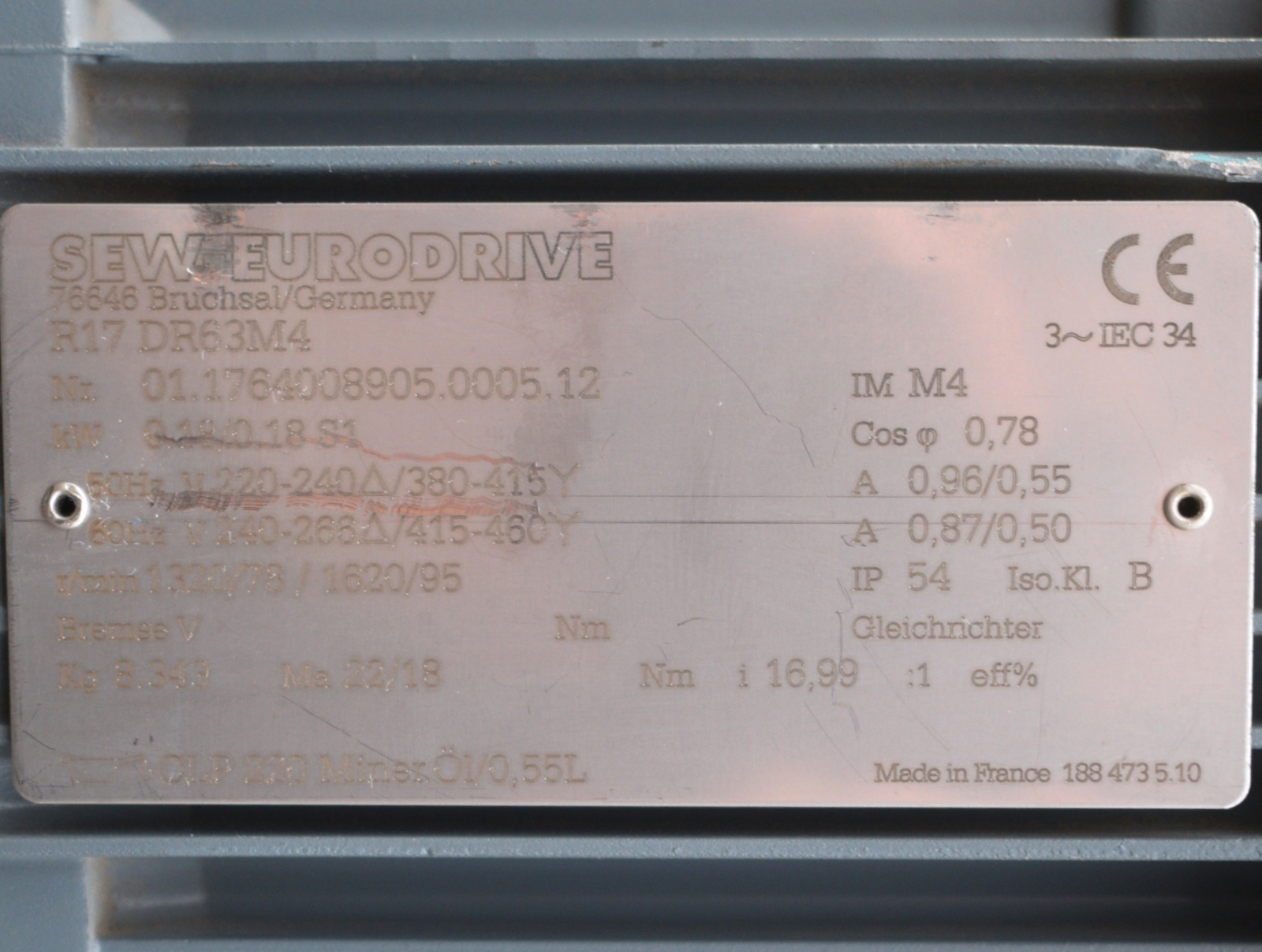

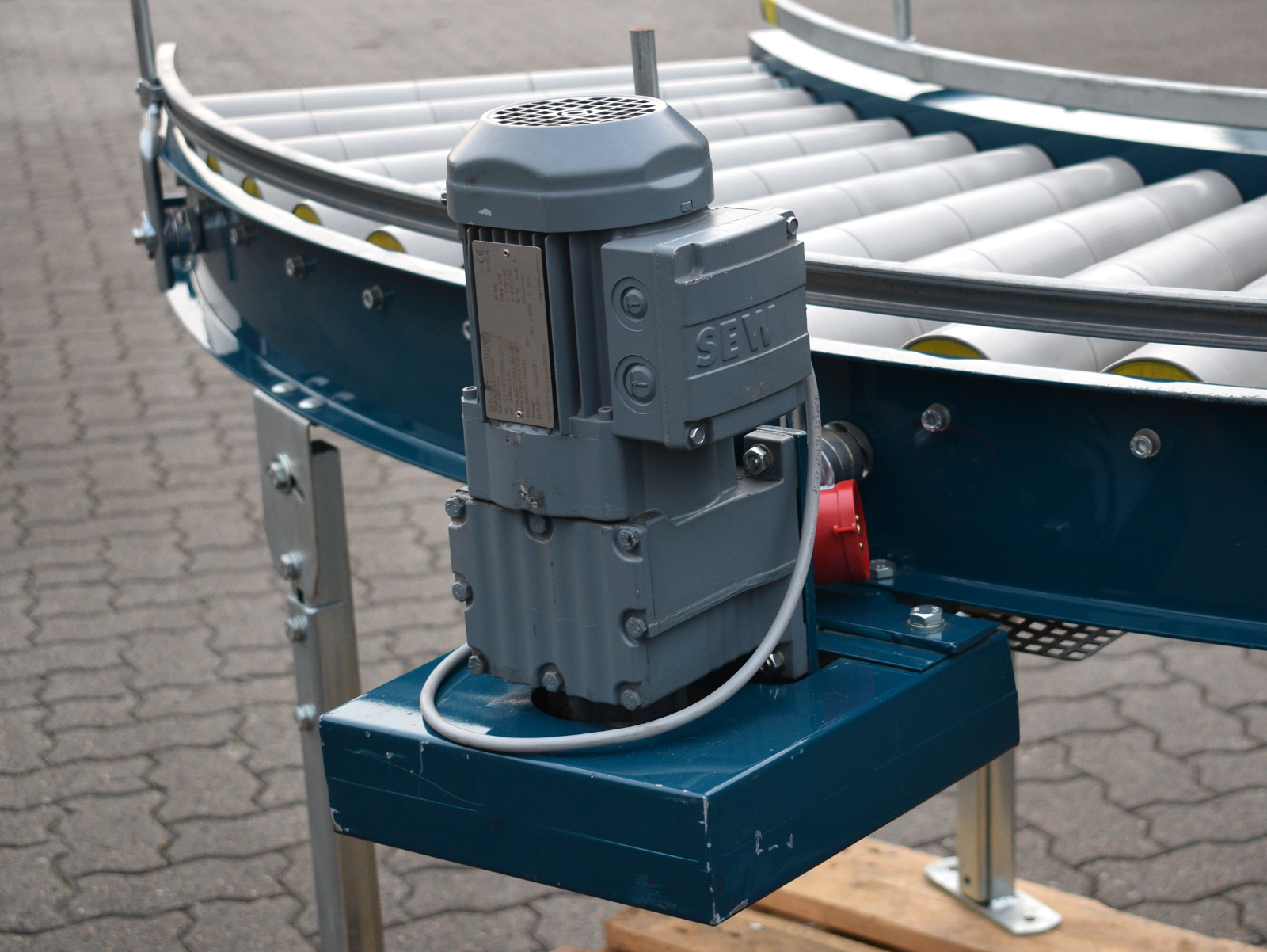

Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: R17 DR63M4
• Betriebsspannung bei 50 Hz: 220 ... 240 Δ / 380 ... 415 Y
• Stromaufnahme bei 50 Hz: 0,96 / 0,55 A
• Frequenz: 50 / 60 Hz
• Leistung max.: 0,18 kW
• Drehzahl: 1.320 / 73 U/min
• Übersetzung: 16,99 : 1
• Schutzart: IP 54

Lieferumfang: Eine 90° Rollenbahnkurve.

Hinweis: Zustand siehe Bilder.

EO55-144550
JN/CH-20200224
