90° Förderkurve angetrieben Rollenbahnkurve Breite 630 mm Kurvenförderer 1,53m/s

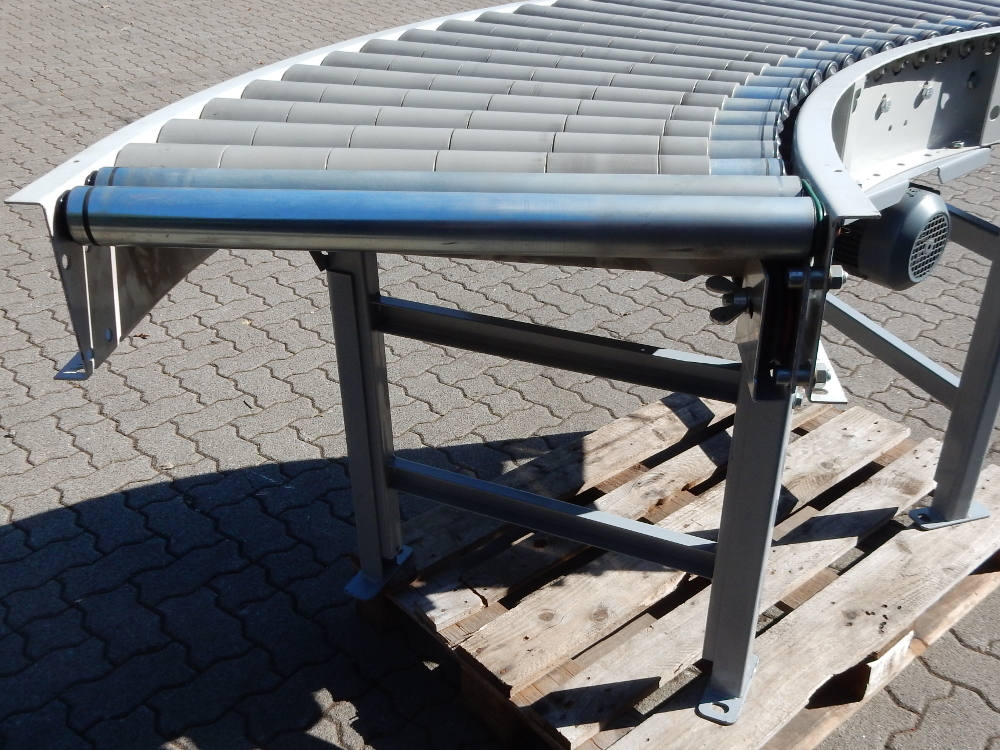

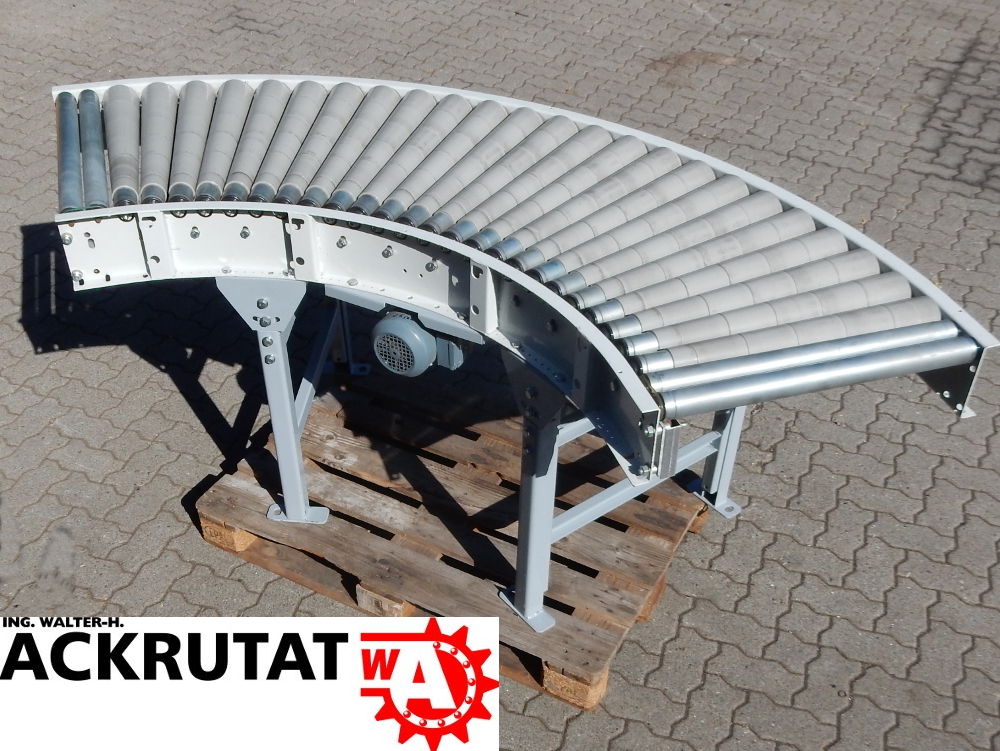

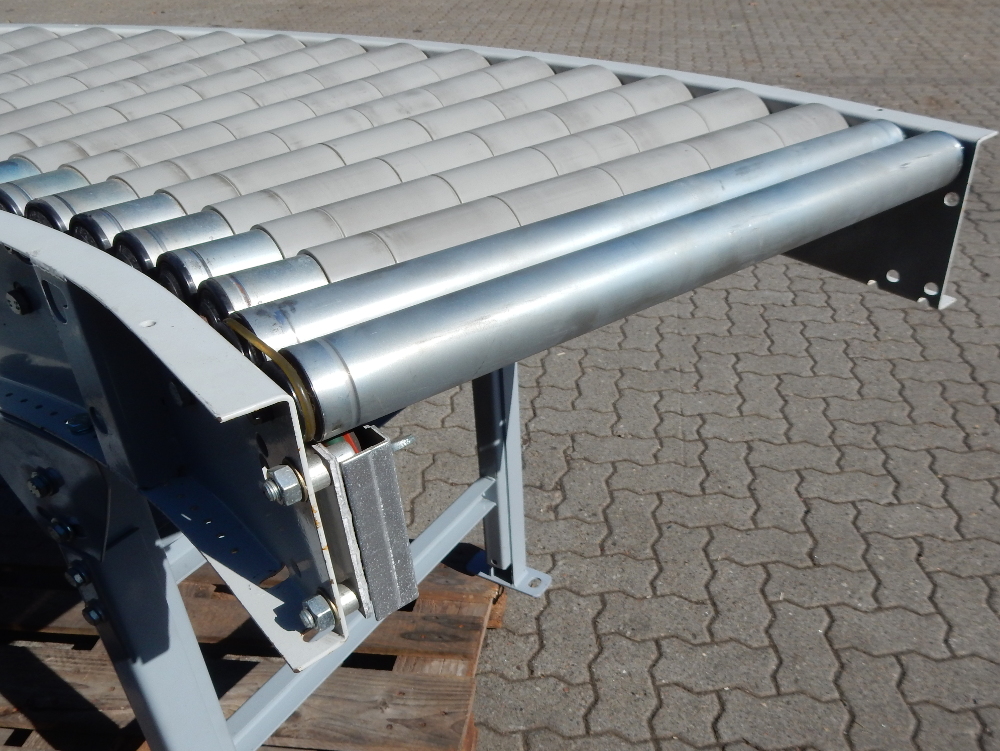

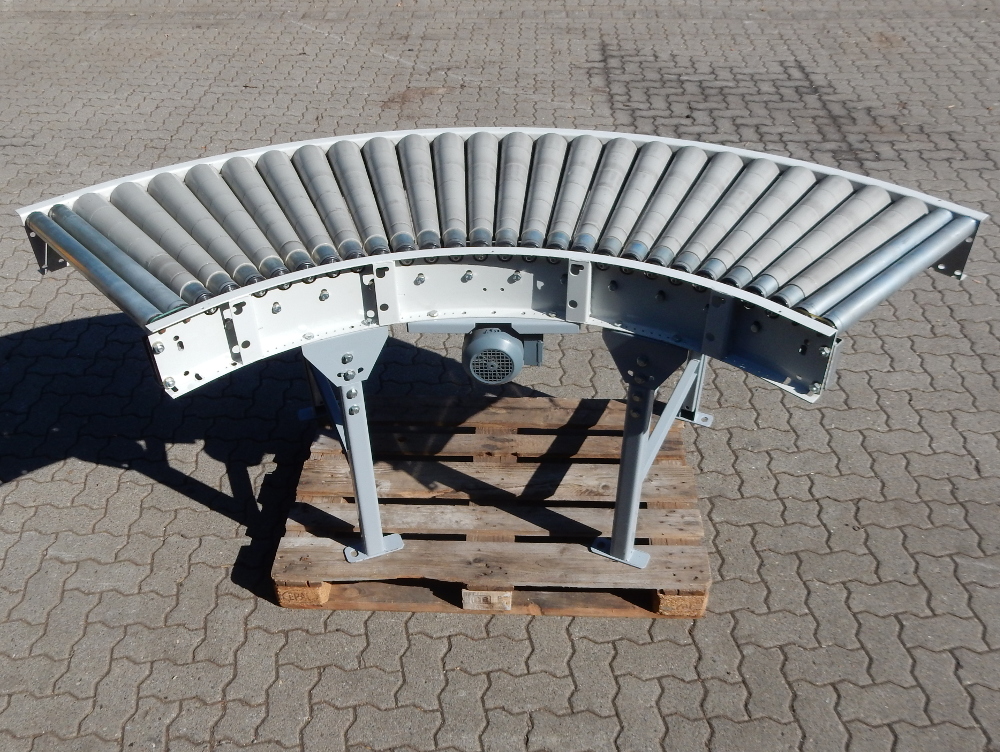

Eine Rollenbahnkurve

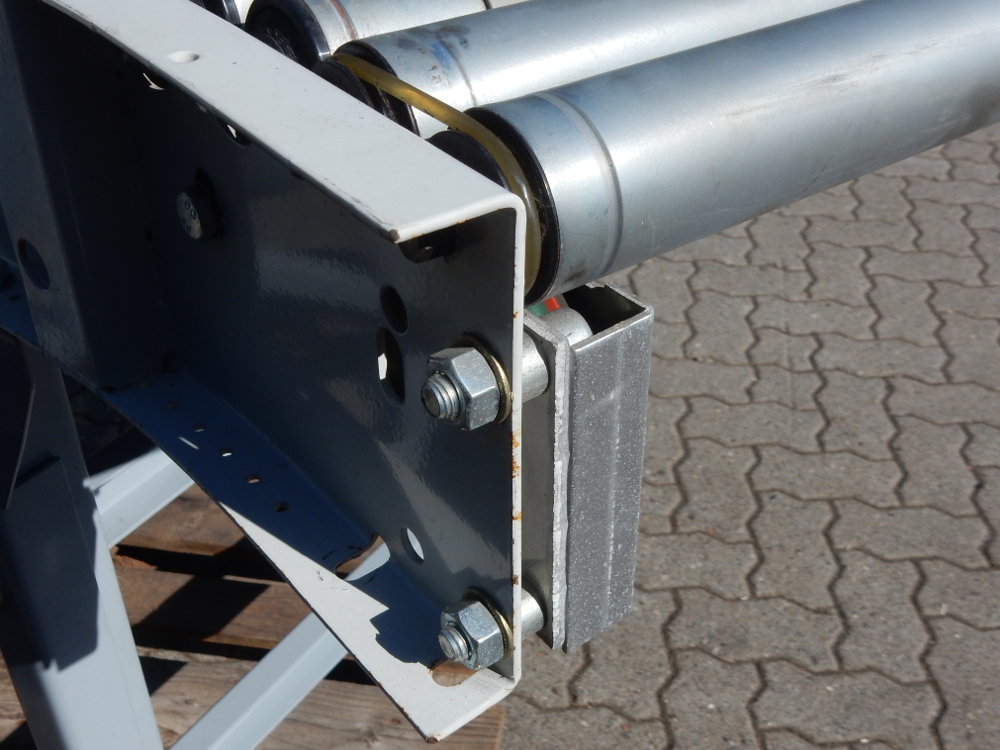

Diese Förderkurve mit geringem Rollenabstand eignet sich auch zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen. Die Tragrollen werden über einen Rundriemenantrieb unterhalb der Bahn angetrieben.

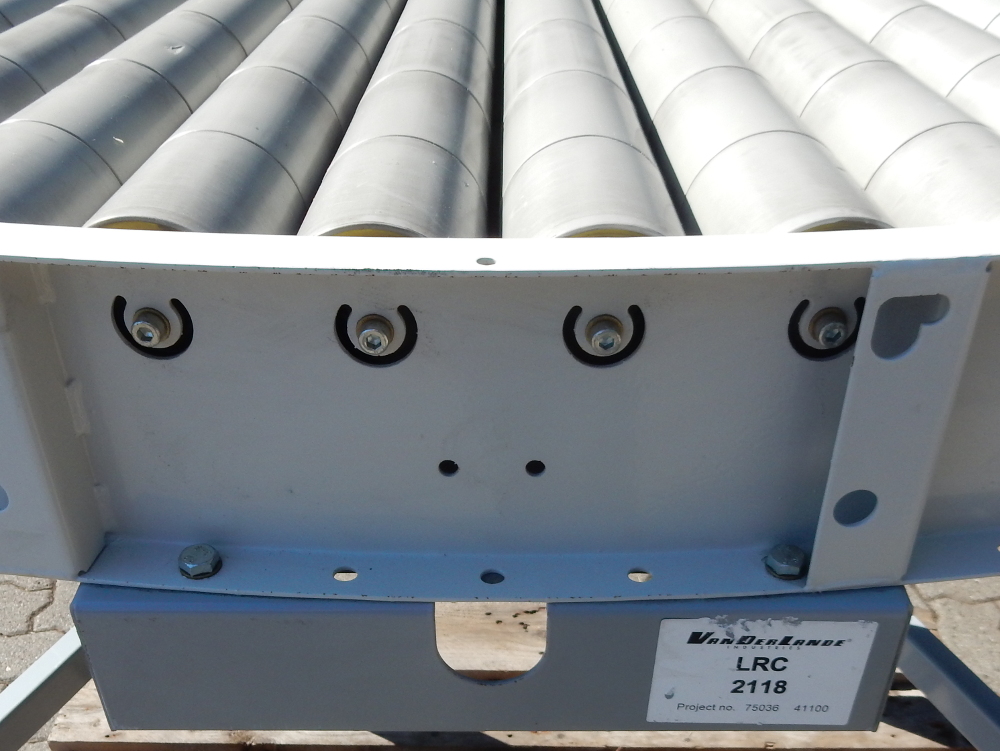

Hersteller: VanDerLande

Technische Details:

• Gesamtmaße: ca. 2.290 x 1.010 x 915 mm (BxTxH)
• Arbeitshöhe: ca. 915 ... 1.215 mm
• Förderwinkel: ca. 90 °
• Fördergeschwindigkeit: ca. 1,53 m/s
• Profilhöhe: ca. 165 mm
• Förderbreite: ca. 630 mm
• Außenradius: ca. 1.010 mm
• Innenradius: ca. 310 mm
• Profilbreite: ca. 695 mm
• Rollenlänge: ca. 610 mm
• Rollenlänge konisch: ca. 620 mm
• Rollendurchmesser: ca. 50 mm
• Rollendurchmesser konisch: ca. 50 ... 90 mm
• Rollenanzahl: 28 Stück davon 24 Stück konisch
• Achsabstand innen: ca. 60 mm
• Achsabstand außen: ca. 100 mm
• Gewicht: ca. 160 kg

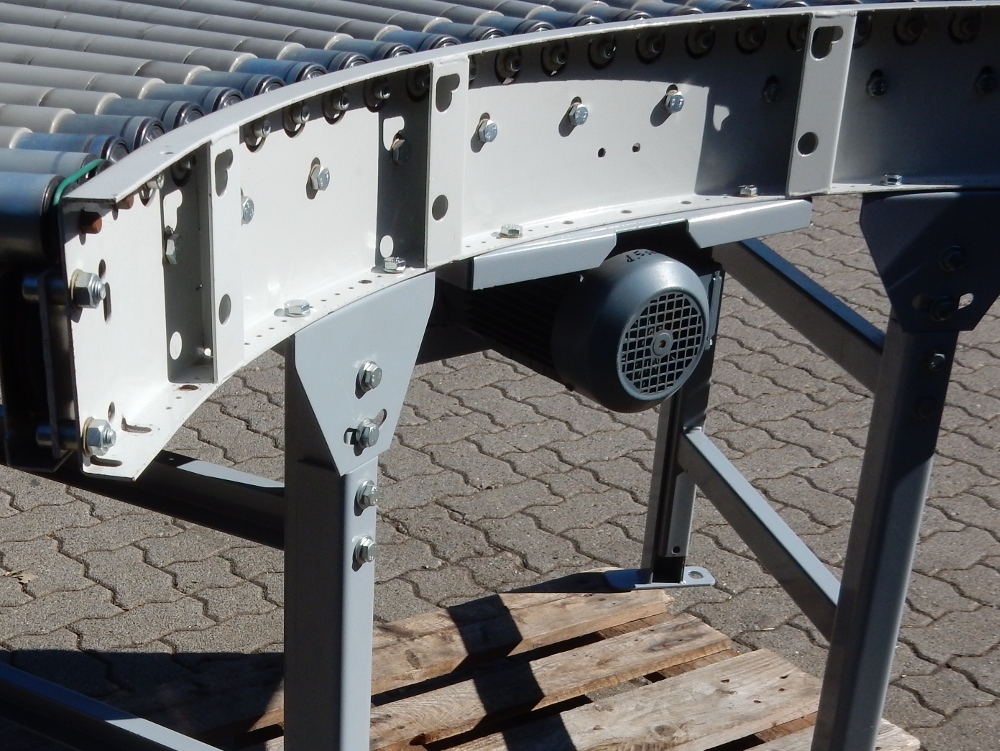

Antriebsmotor:

• Hersteller: Vector
• Typ: R17 DT80K4
• Betriebsspannung bei 50 Hz: 220 ... 240 V ∆ / 380 ... 415 V Y
• Betriebsspannung bei 60 Hz: 240 ... 266 V ∆ / 415 ... 460 V Y
• Stromaufnahme bei 50 Hz: 4,70 / 2,70 A
• Stromaufnahme bei 60 Hz: 4,25 / 2,45 A
• Frequenz: 50/60 Hz
• Leistung: 0,55 kW
• Phasen: 3-polig
• Drehzahl: 134 / 164 U/min
• Schutzart: IP 54

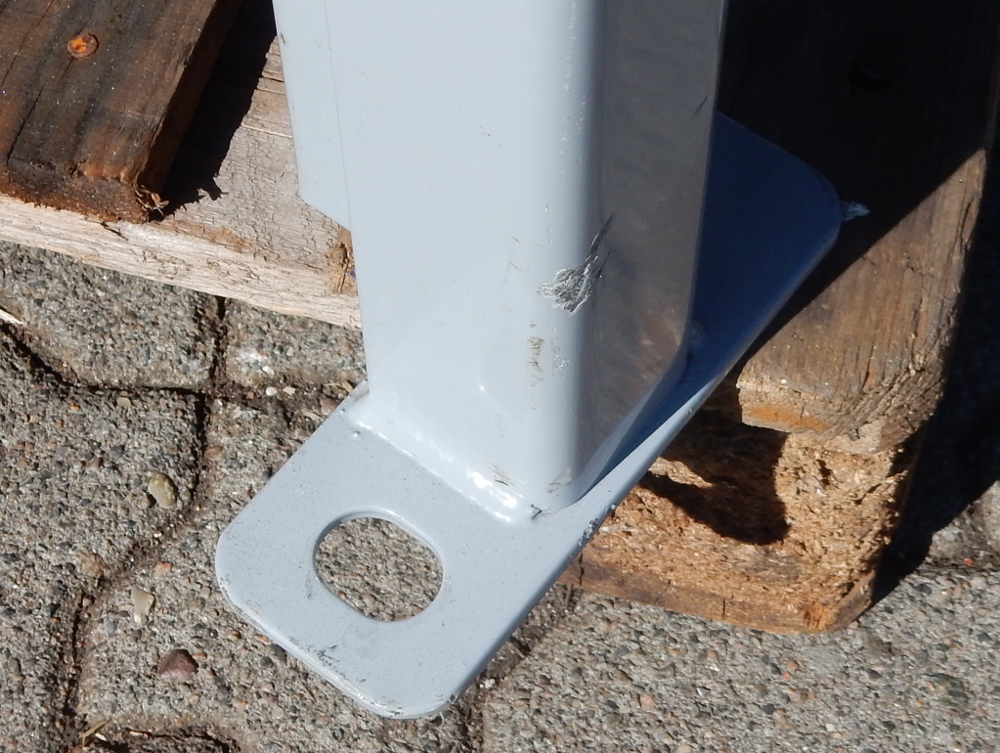

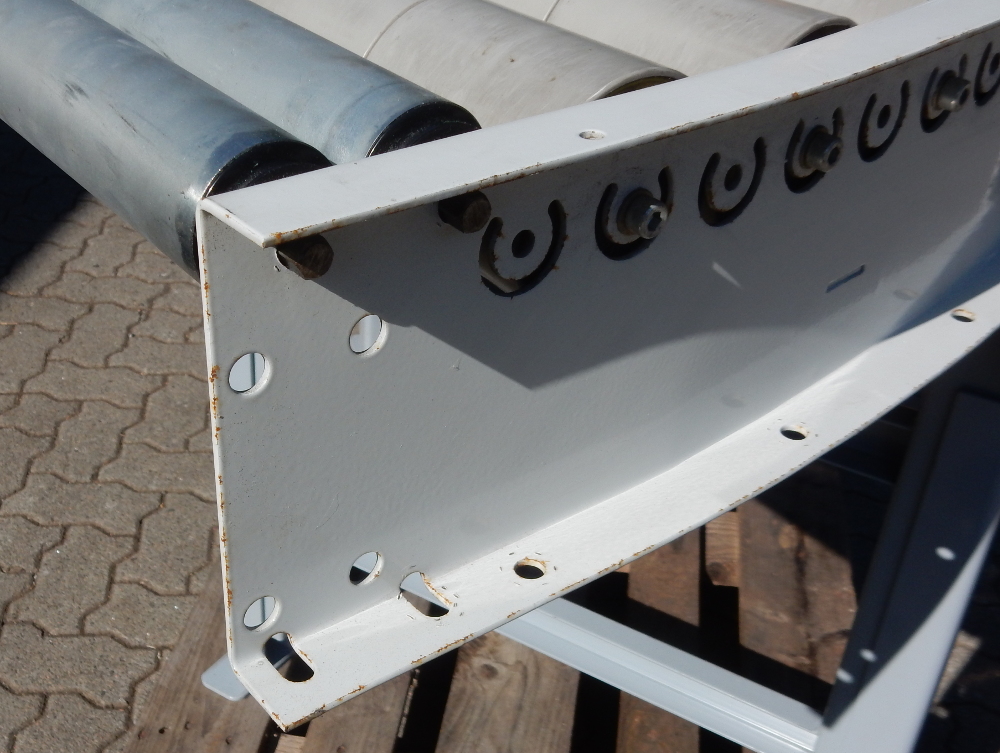

Hinweis: Zustand siehe Bilder.
