90° Förderkurve angetrieben Rollenbahnkurve Breite 340 mm Kurvenförderer 0,57 m/s

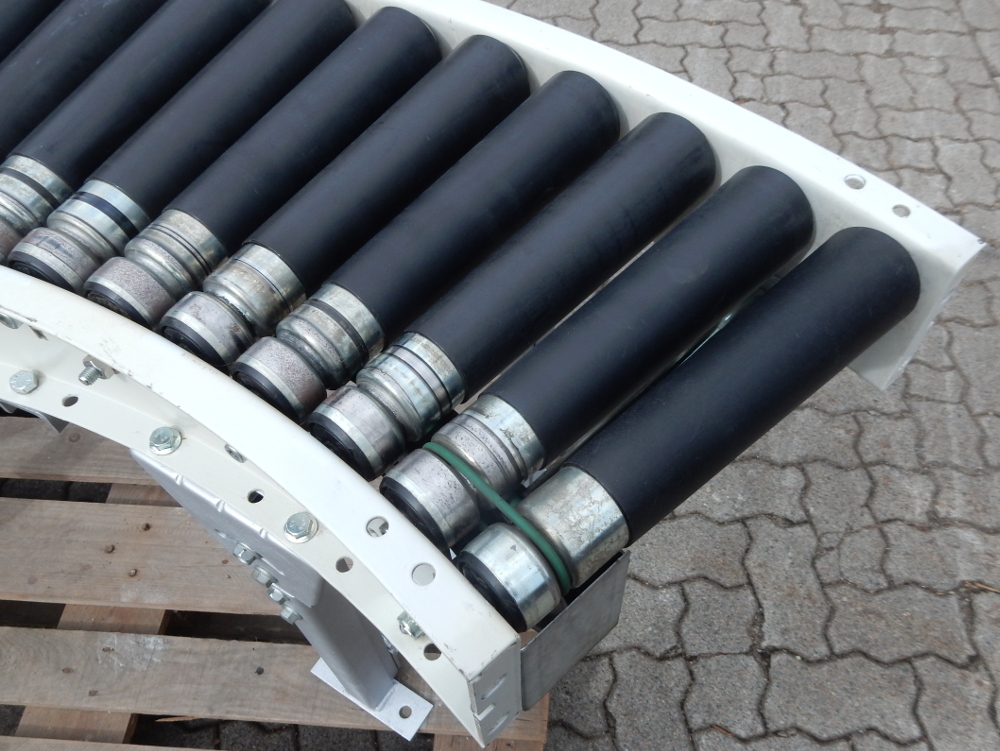

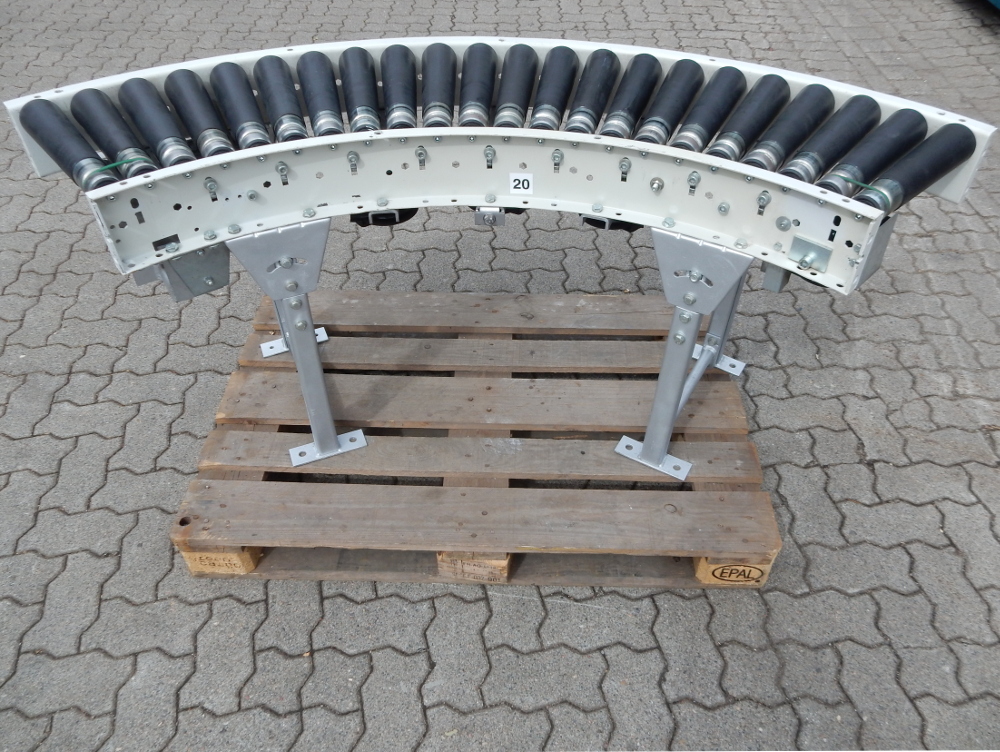

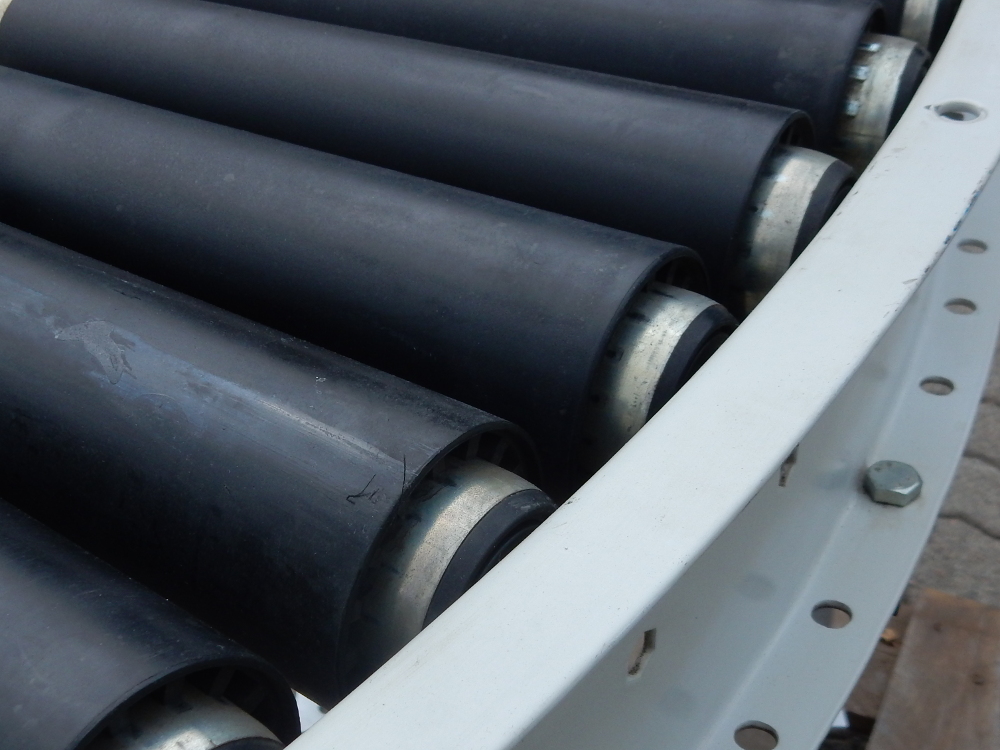

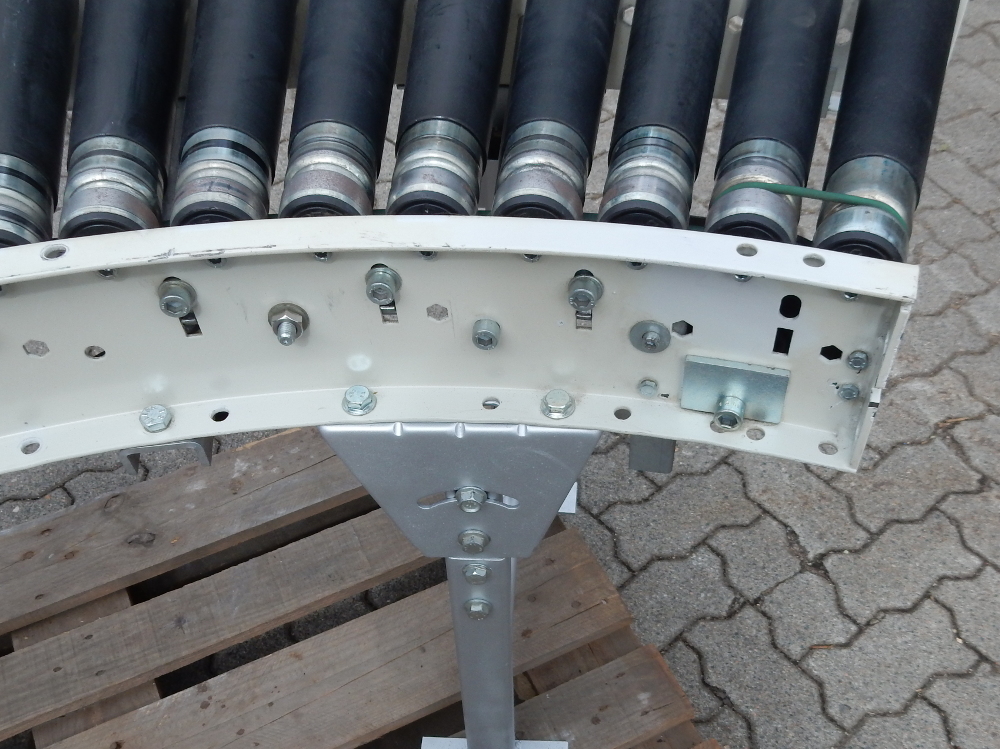

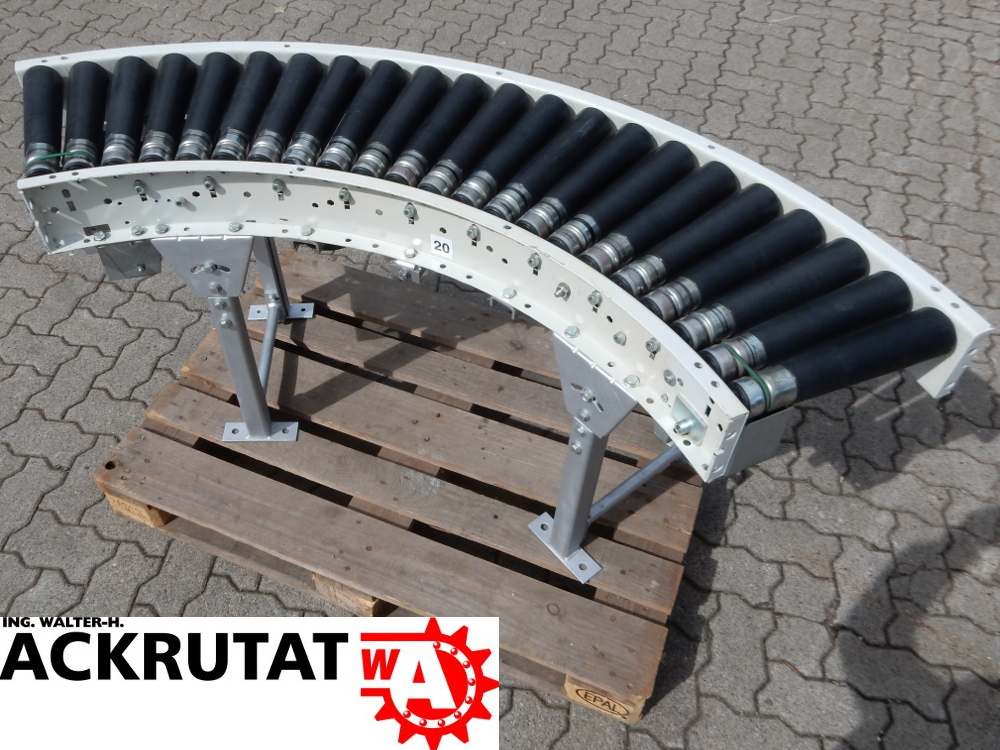

Eine Rollenbahnkurve

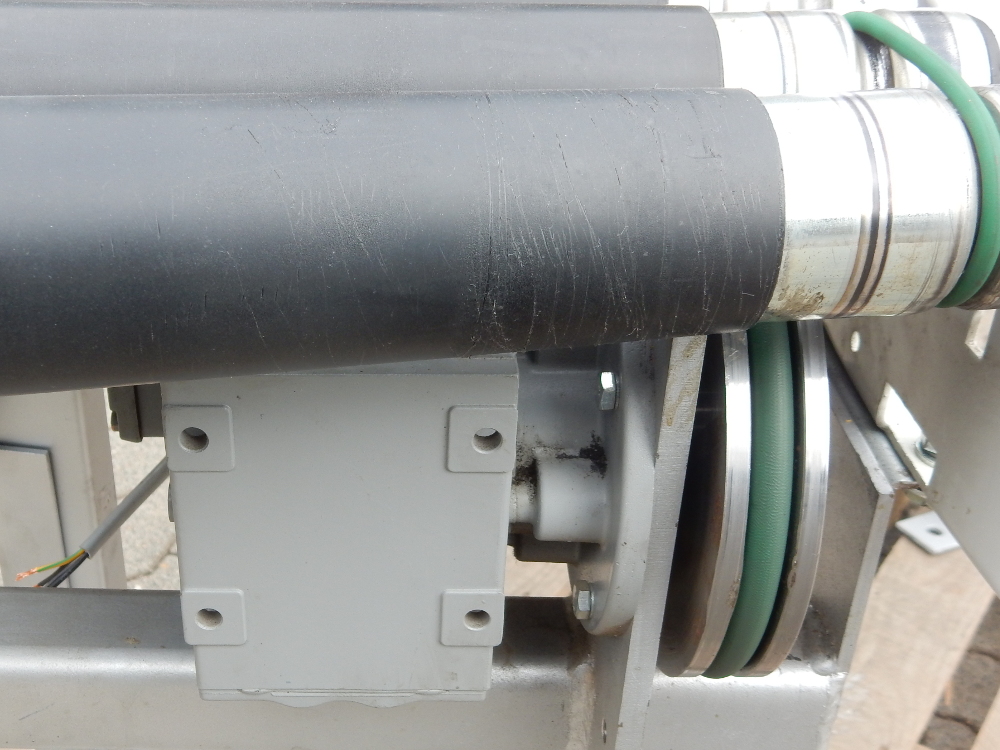

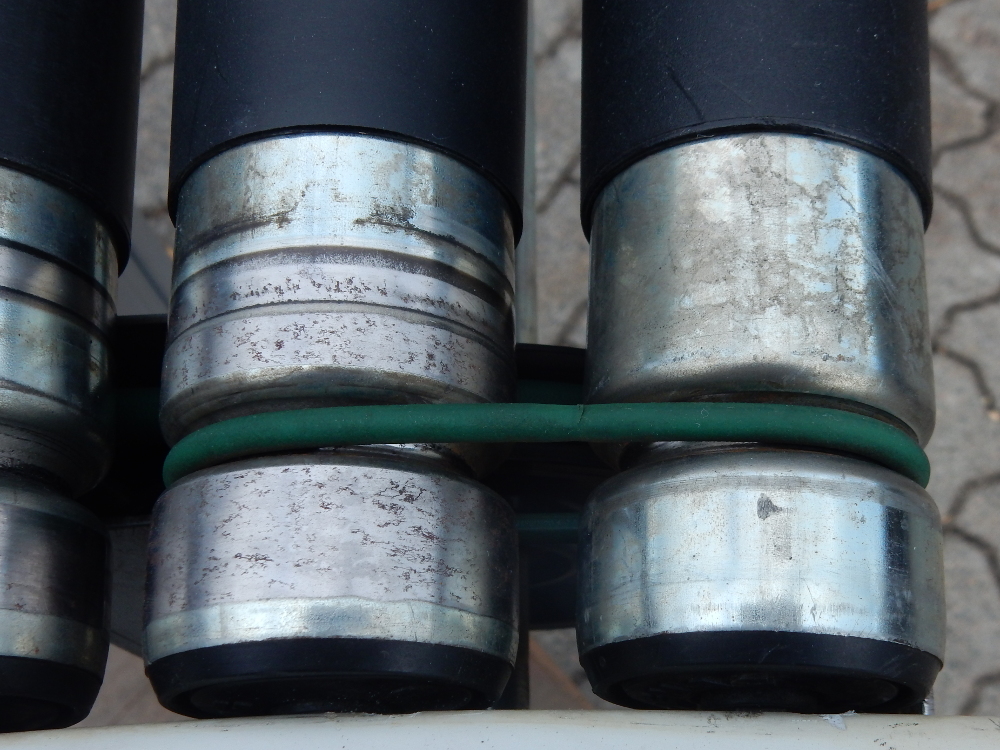

Diese Förderkurve mit geringem Rollenabstand eignet sich auch zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen. Die Tragrollen werden über einen Rundriemenantrieb unterhalb der Bahn angetrieben.

Technische Details:

• Gesamtmaße: ca. 1.660 x 600 x 710 mm (BxTxH)
• Förderwinkel: ca. 90 °
• Fördergeschwindigkeit: ca. 0,56 m/s
• Förderlänge: ca. 1.600 mm
• Außenradius: ca. 1.170 mm
• Innenradius: ca. 780 mm
• Bahnbreite: ca. 340 mm
• Rollenlänge: ca. 330 mm
• Rollendurchmesser: ca. 50 mm
• Rollenanzahl:

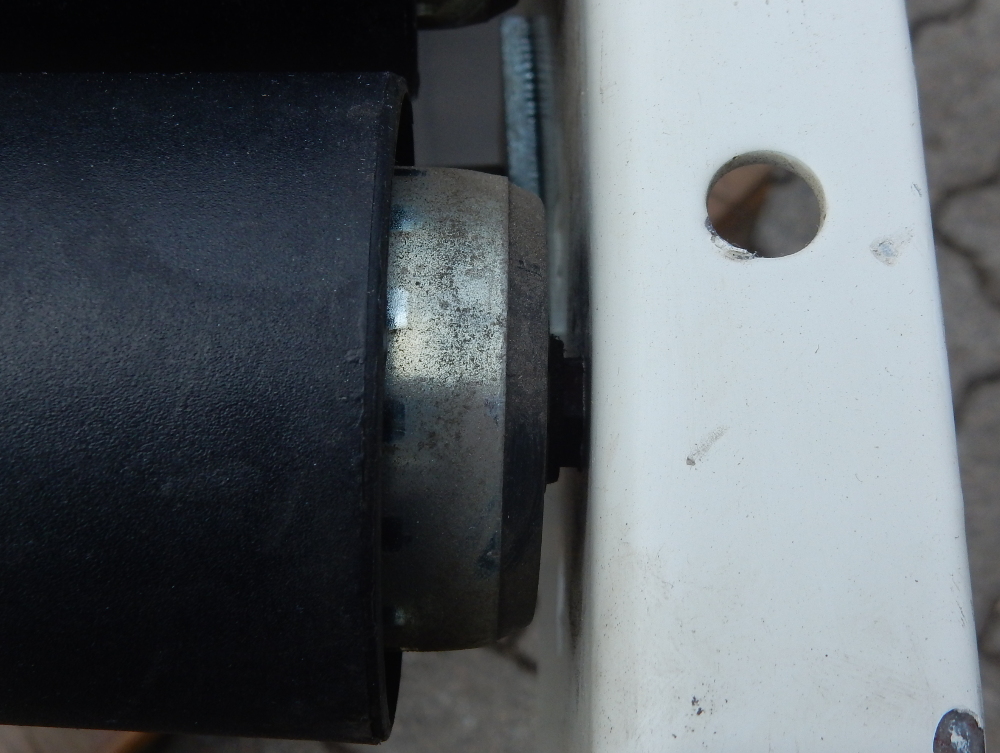

• 22 Stück mit Konus und Sicke
• Achsabstand innen: ca. 65 mm
• Achsabstand außen: ca. 90 mm
• Konusaußendurchmesser: ca. 68 mm

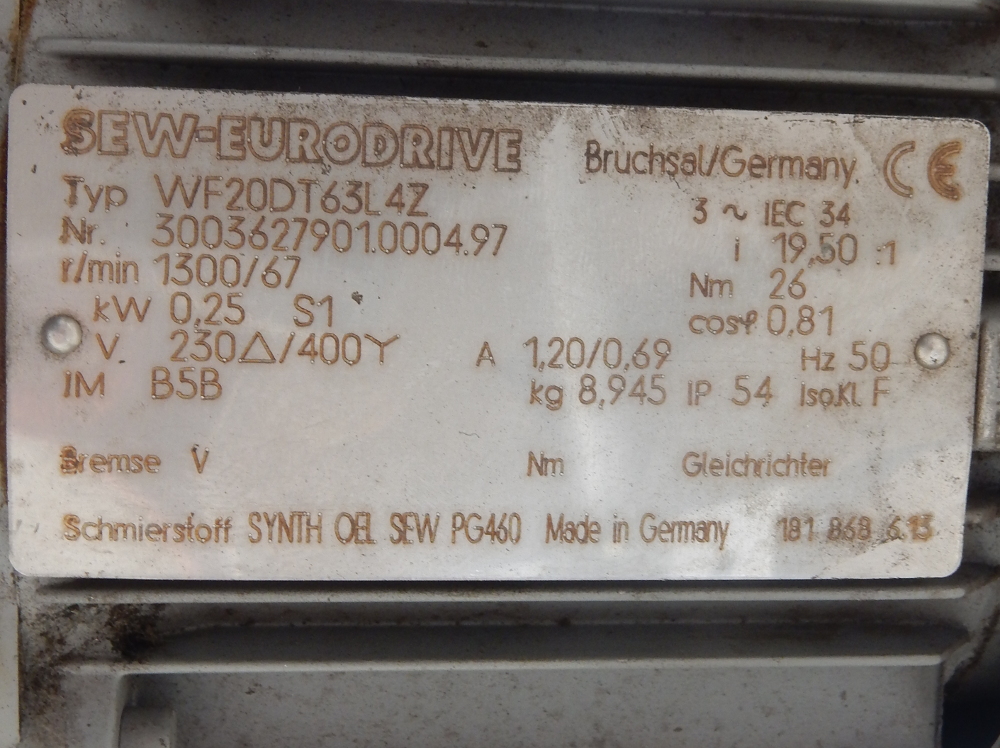

Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: WF20DTT63L4Z
• Betriebsspannung bei 50 Hz: 230 V ∆ / 400 V Y
• Frequenz: 50 Hz
• Leistung: 0,25 kW
• Phasen: 3-polig
• Drehzahl: 1.300 / 67 U/min
• Übersetzung: 19,50 : 1
• Schutzart: IP 54

Hinweis: Zustand siehe Bilder.
