90° Rollenbahnkurve RL 600 Kurvenförderer Transportkurve 0,55 kW Förderband

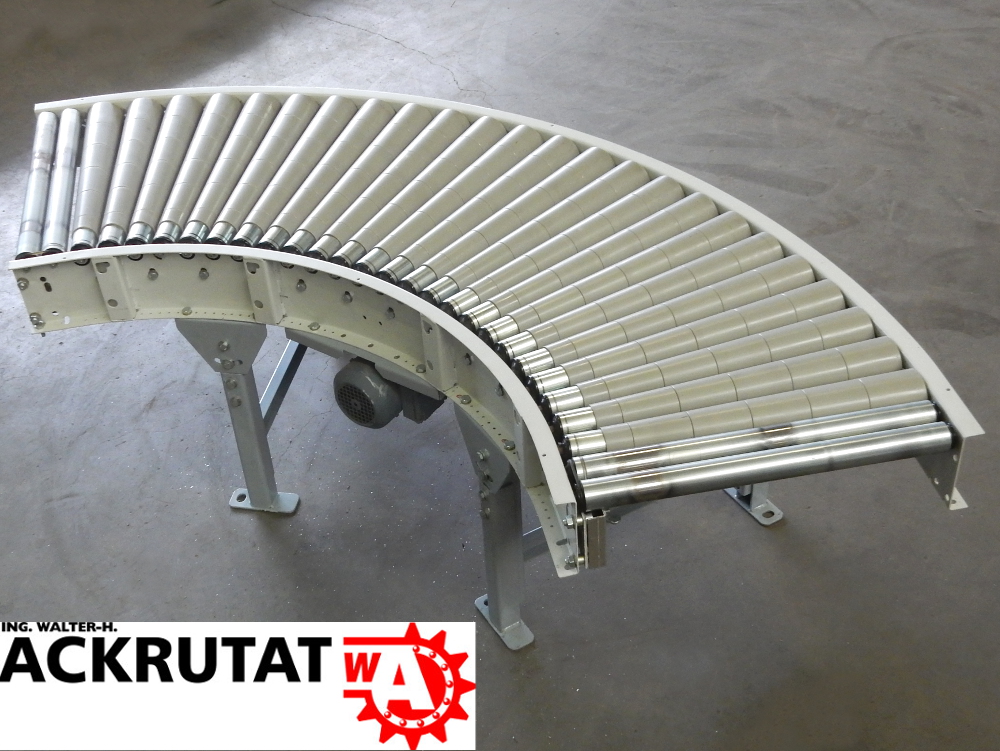

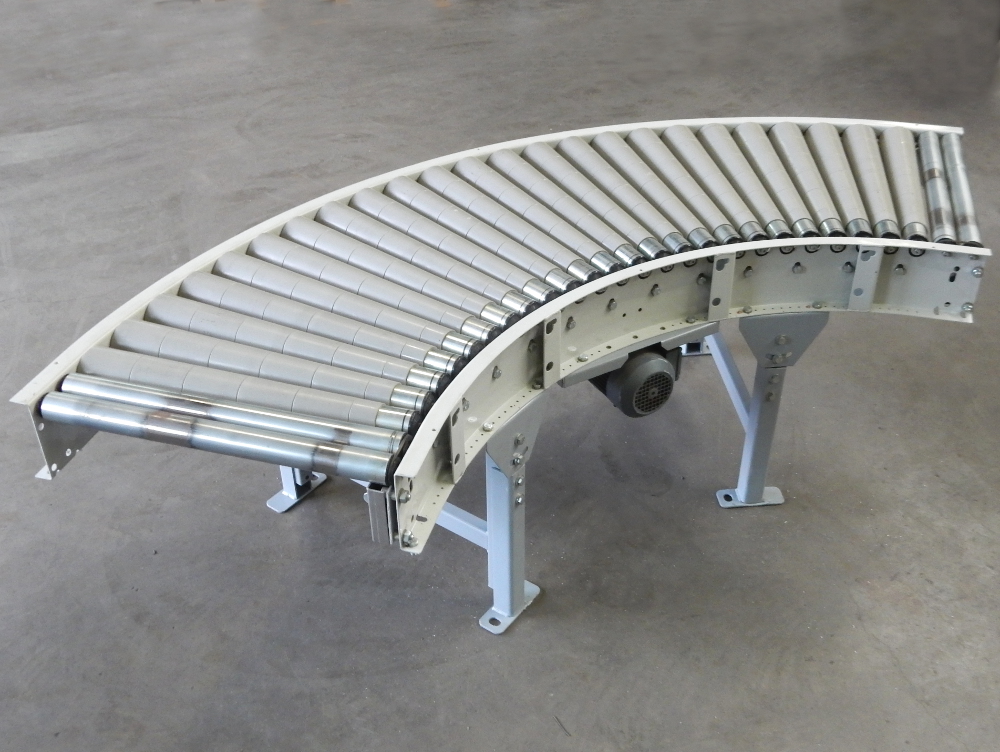

Eine Rollenbahnkurve

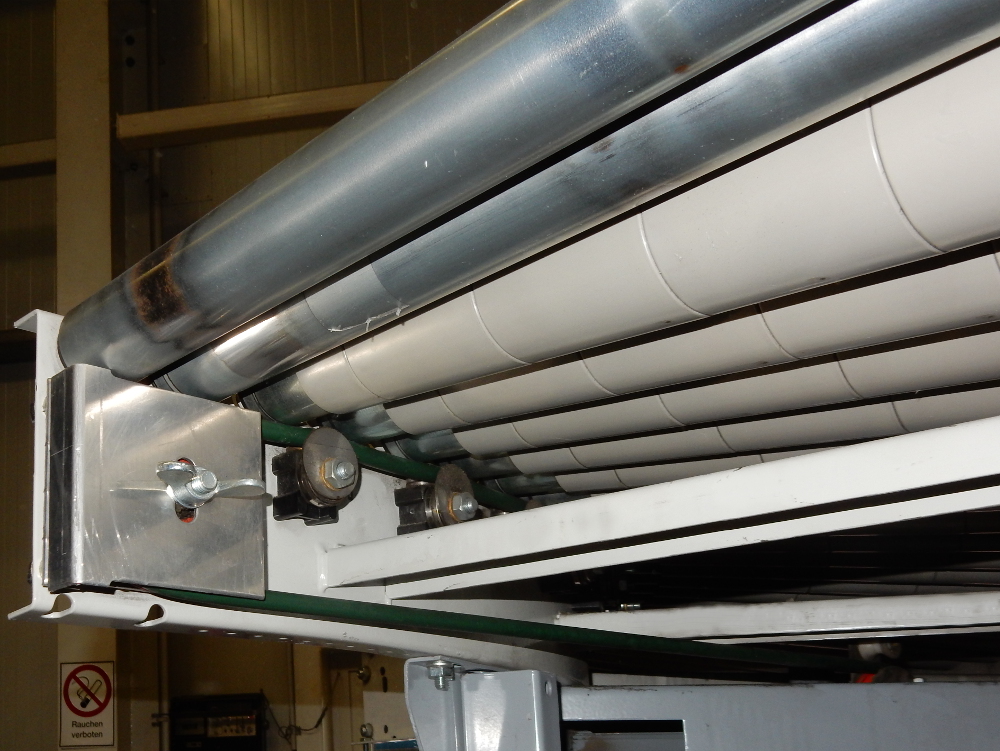

Diese Förderkurve eignet sich zum Fördern von Stückgut wie z.B. Kisten und Kartons. Die Tragrollen werden über einen Tangentialantrieb mit Keilriemen unterhalb der Bahn angetrieben. Der Keilriemen wird mittels Andruckröllchen gegen die Förderrollen gedrückt, so dass jede Tragrolle angetrieben wird.

Technische Details:

• Gesamtmaße: ca. 2.300 x 1000 x 720 mm (BxTxH)

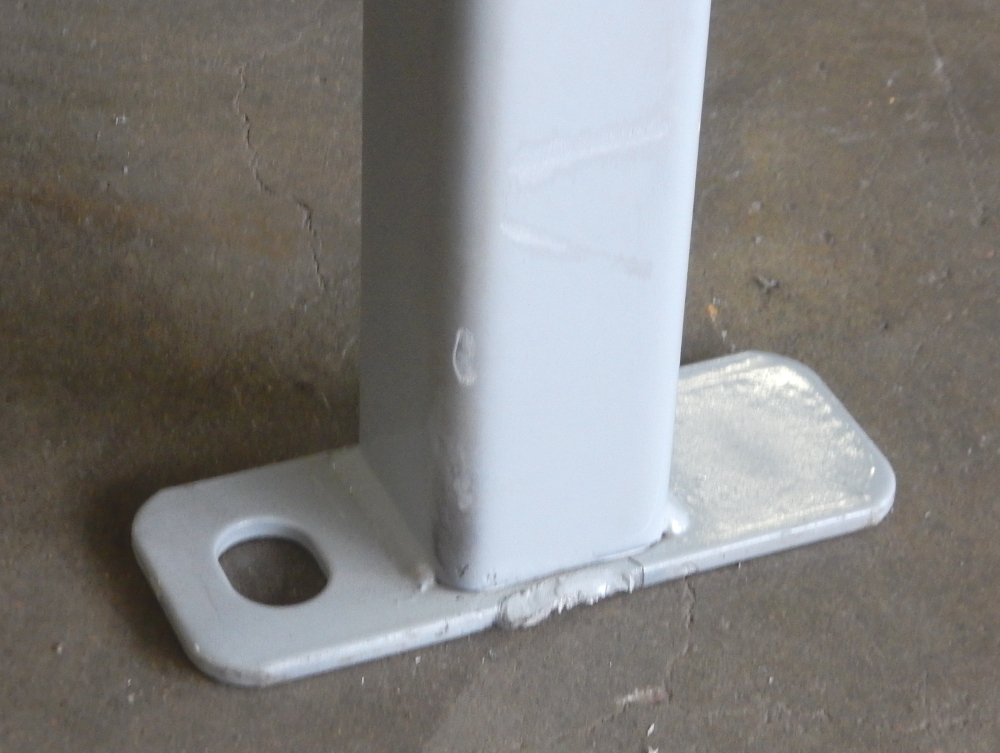

• Höhenverstellbarkeit: ca. 720 … 920 mm
• Außenradius: ca. 1.600 mm
• Innenradius: ca. 900 mm
• Förderwinkel: ca. 90°
• Fördergeschwindigkeit: ca. 0,75 m/s
• Bahnbreite: ca. 700 mm
• Rollenlänge: ca. 600 mm
• Rollenanzahl:
• Konisch: 24 Stück
• Zylindrisch: 4 Stück
• Rollendurchmesser:
• Konisch: ca. 50 mm innen / ca. 90 mm außen
• Zylindrisch: ca. 50 mm
• Profilhöhe: ca. 170 mm
• Profilmaterial: Stahl, lackiert
• Farbe: weiß

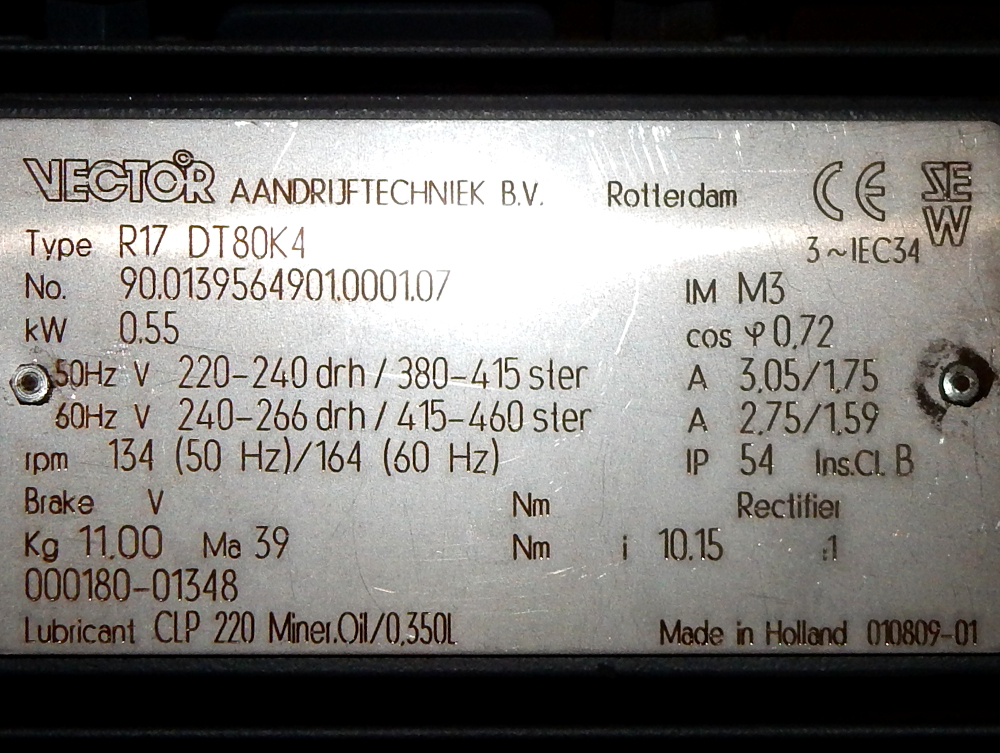

Antriebsmotor:

• Hersteller: Vector Antriebstechnik
• Typ: R17 DT80K4
• Spannung bei 50 Hz: 220 ... 240 V Δ / 380 ... 415 V Y
• Spannung bei 60 Hz: 240 ... 266 V Δ / 415 ... 460 V Y
• Stromaufnahme bei 50 Hz: 3,05 / 1,75 A
• Stromaufnahme bei 60 Hz: 2,75 / 1,59 A
• Frequenz: 50 / 60 Hz
• Leistung: 0,55 kW
• Phasen: 3-polig
• Drehzahl: 134 / 164 U/min
• Übersetzung: 10,15 : 1
• Schutzart: IP 54

Hinweis: Zustand siehe Bilder.
