SEW-Eurodrive Winkel-Getriebemotor WAF30 DT63L2/B03/TH Bremse Elektromotor

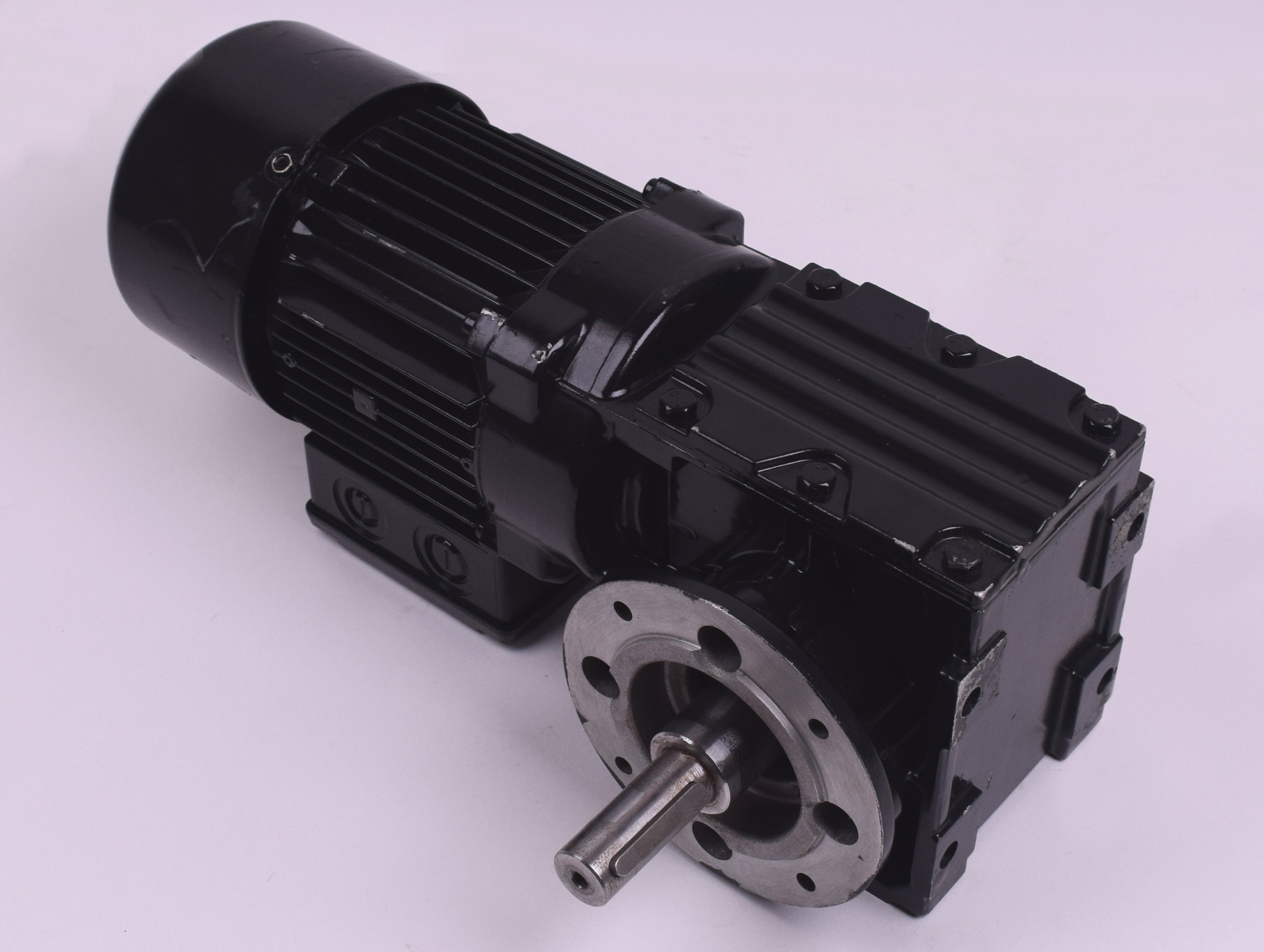

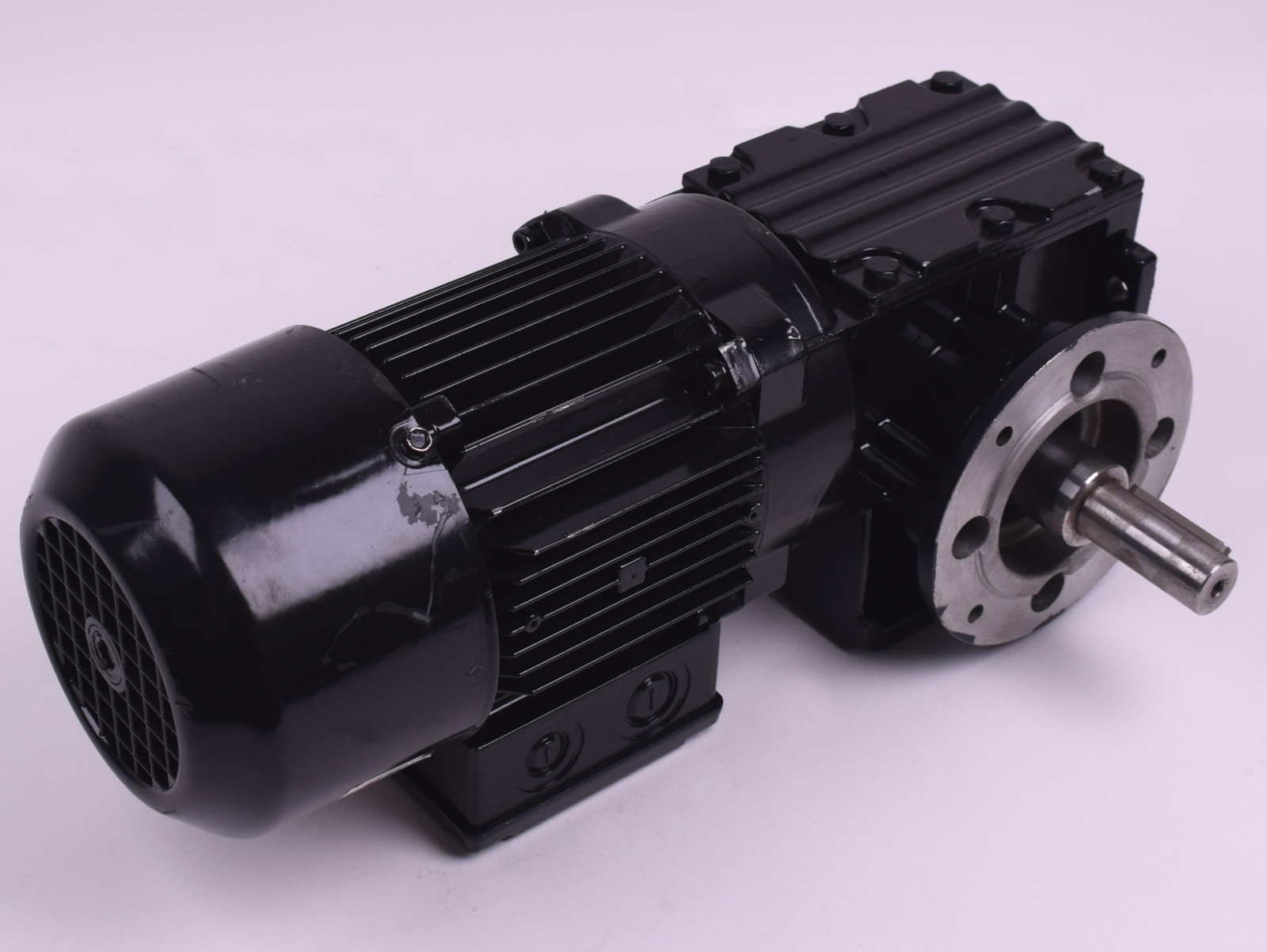

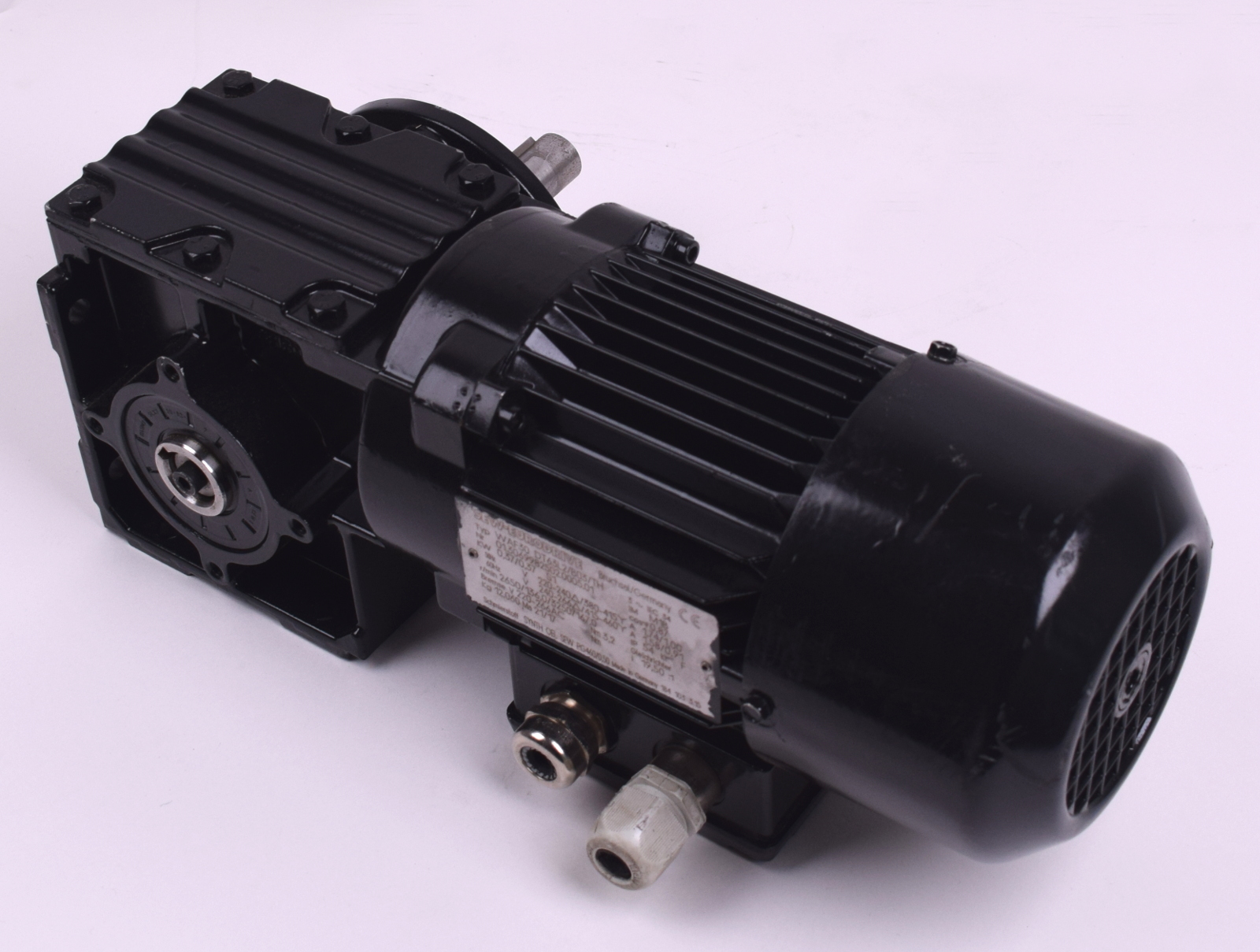

Ein Winkel-Getriebemotor mit Haltebremse

Dieser Winkel-Getriebemotor mit Haltebremse ist vorgesehen für Vorschubantriebe an Dreh- und Fräsmaschinen, Schleif- und Sondermaschinen, oder auch für Vorschubspindeln und Zahnriemengetriebe. Zusätzlich ist dieser Winkel-Getriebemotor für einen platzsparenden Einbau optimal geeignet.

Hersteller: SEW-Eurodrive

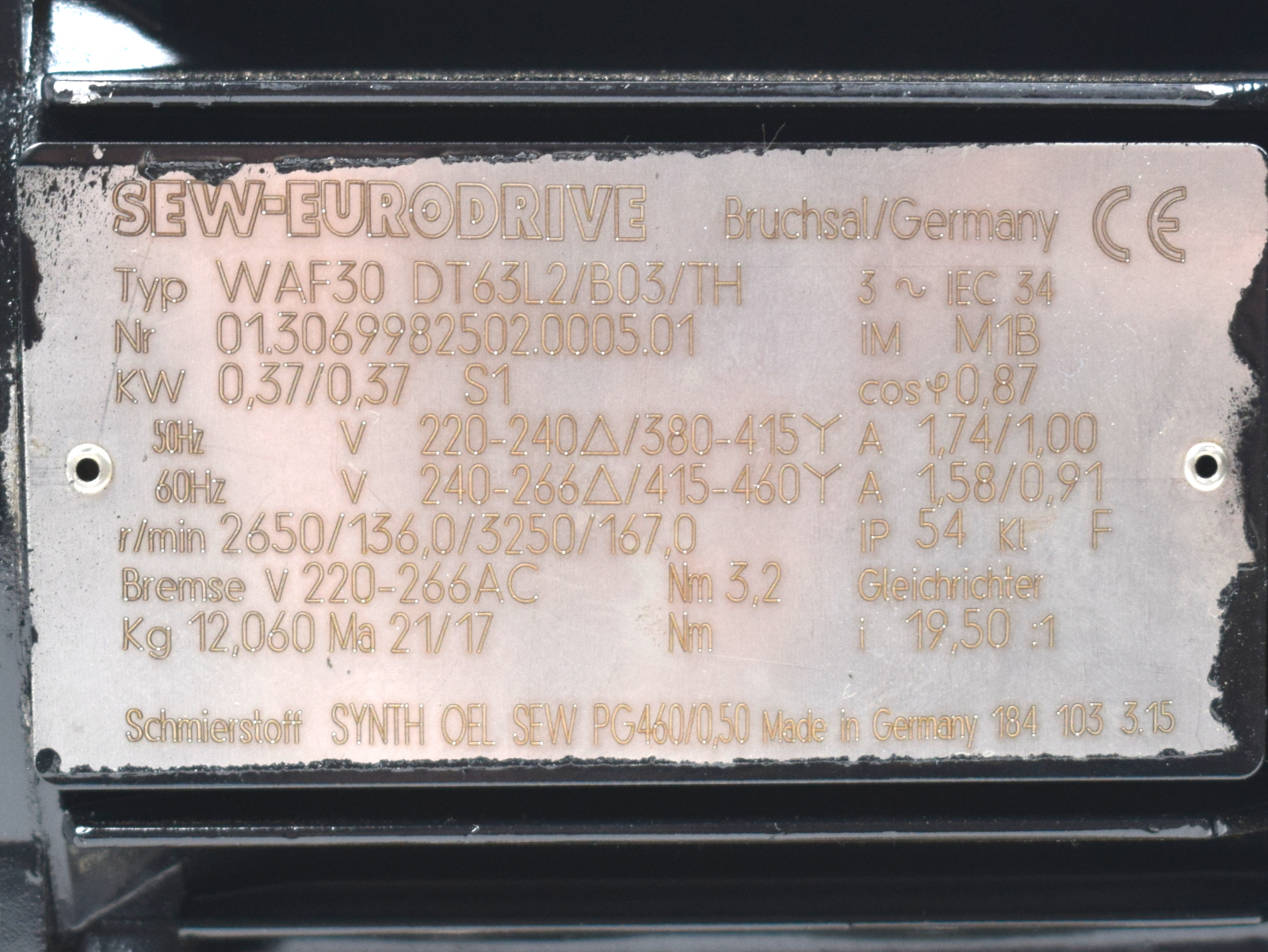

Typ: WAF30 DT63L2/B03/TH

Technische Details:

• Gesamtmaße: ca. 380 x 230 x 160 mm (BxTxH)

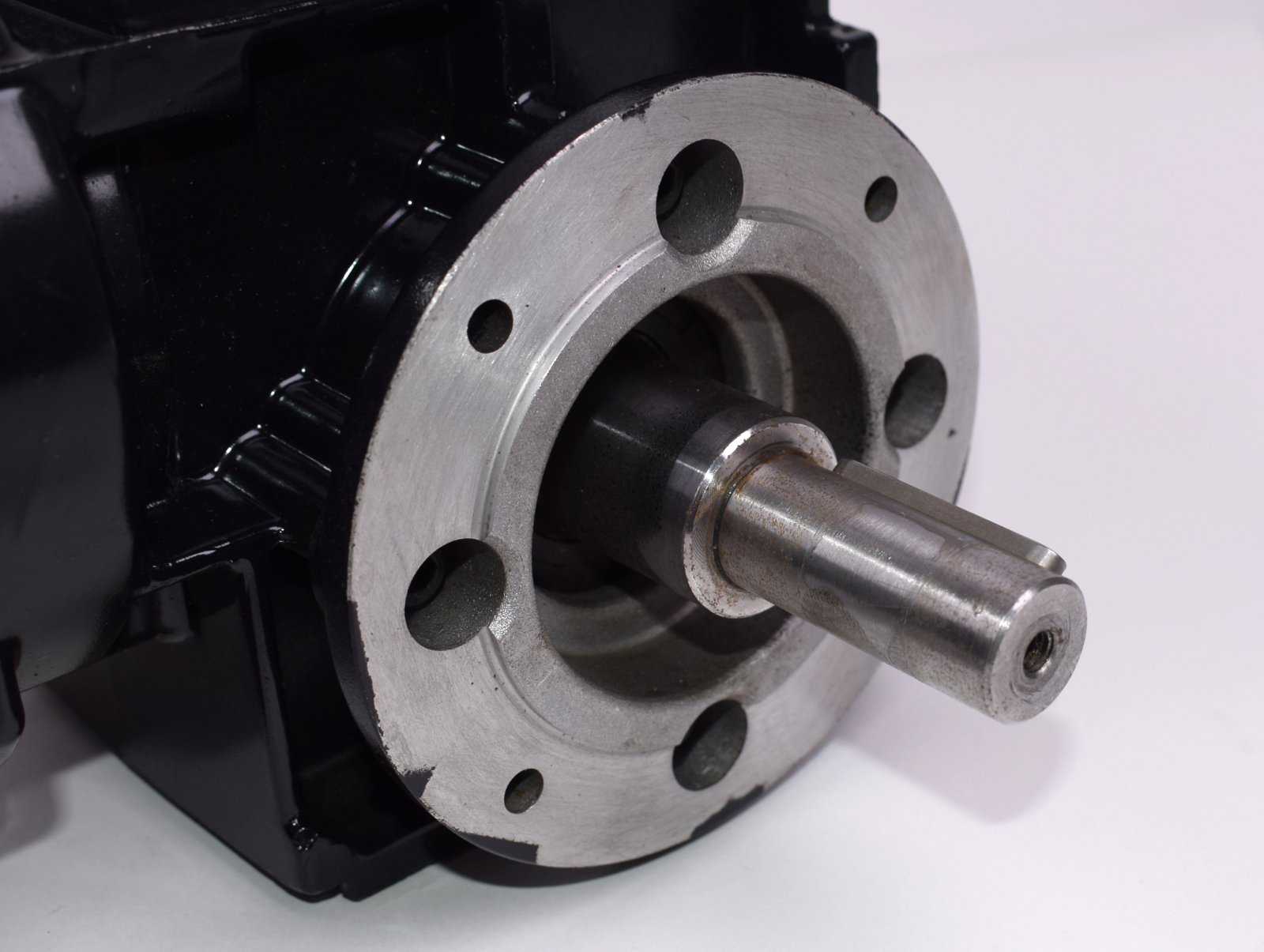

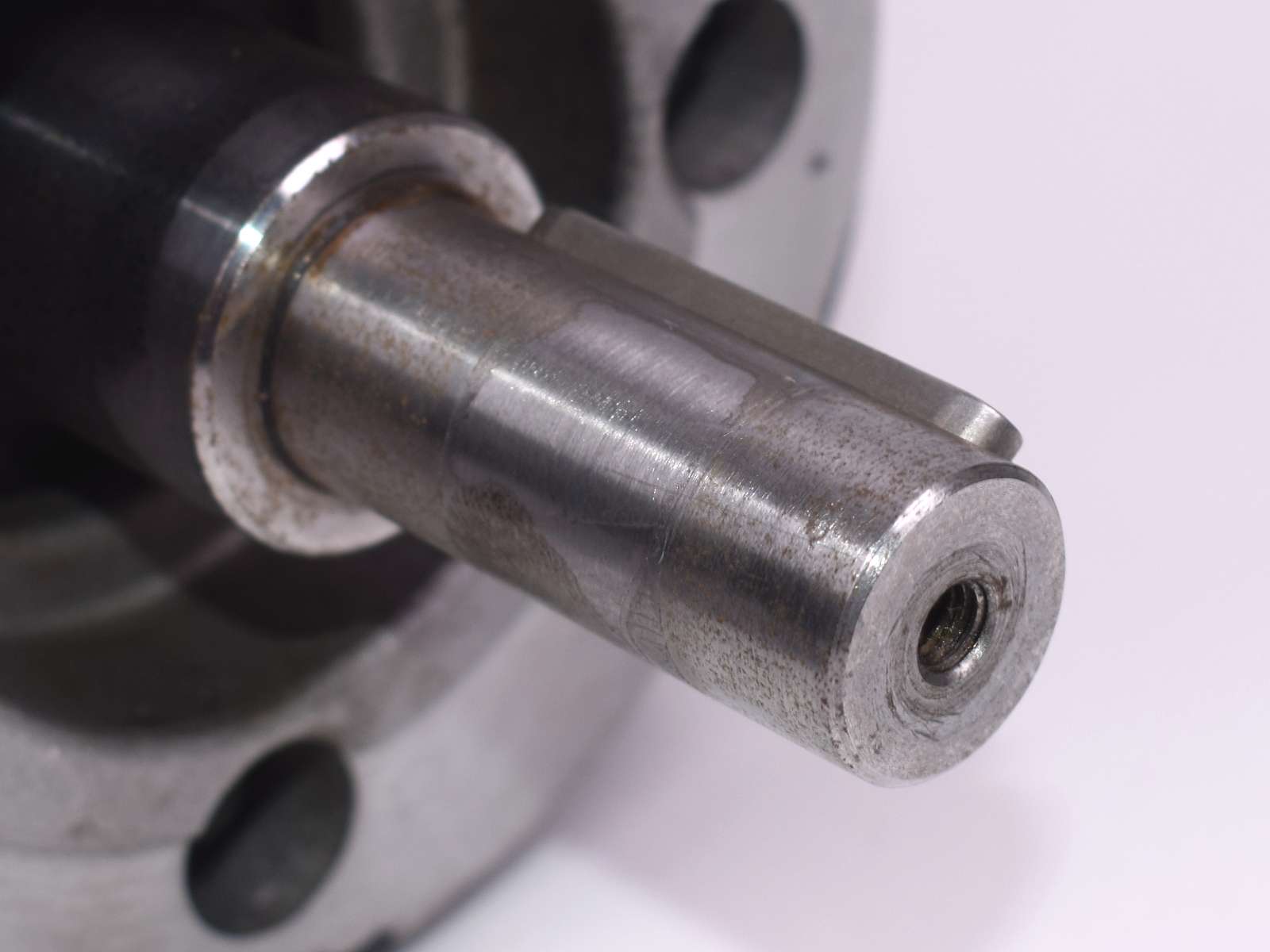

• Wellenlänge: ca. 50 mm
• Wellendurchmesser: ca. 25 mm
• Innengewindedurchmesser: ca. 5 mm
• Lochabstand: ca. 90 mm
• Frequenz: 50 ... 60 Hz
• Betriebsspannung 50 Hz: 220 ... 240 V Δ / 380 ... 415 Y
• Betriebsspannung 60 Hz: 240 ... 266 V Δ / 415 ... 460 Y
• Bemessungsstrom: 1,74 / 1,00 A
• Drehzahl max.: 3.250 / 167,0 U/min
• Leistung: 0,37 kW
• Phasen: 3-polig
• Übersetzung: i = 19,50 : 1
• Schutzart: IP 54
• Gewicht: ca. 12 kg

Technische Details zur Haltebremse:

• Betriebsspannung: 220 ... 266 V AC
• Drehmoment max.: 3,2 Nm
• Öltyp: PG460/0,50

Hinweis: Zustand siehe Bilder.

EO54-143951-Y07-002
JN/CH-20190401
