Mayr Roba-takt Schrittmodul 3/674.005.0 Positionieren Takten 3600 Nm kleiner Flansch

Ein Schrittmodul

Das Schrittmodul besteht aus einer Arbeitsstromkupplung und einer Arbeitsstrombremse. Der elektrische Anschluss erfolgt über einen Anschlusskasten mit einer 4-poligen Klemme. Durch die automatische Nachstellung ist das Schrittmodul auf Lebensdauer der Kupplung und Bremse wartungsfrei. Bei ständig laufender Antriebsmaschine wird der Abtrieb abwechselnd gekuppelt und gebremst.

Hersteller: Mayr

Typ: 3/674.005.0

Technische Details:

• Gesamtmaße: ca. 140 x 170 x 160 mm (BxTxH)
• Wellendurchmesser: ca. 14 mm
• Wellenlänge: ca. 25 mm
• Durchmesser Flansch: ca 140 mm
• Lochmaß: ca. 5 mm
• Nennmoment:
• Kupplung: 10 Nm
• Bremse: 8,5 Nm
• Elektrische Leistung:
• Kupplung: 17 W
• Bremse: 13 W
• Spannung: 24 V
• Maximale Drehzahl: 3.600 U/min
• Schutzart: IP 55
• Gewicht: ca. 3,9 kg

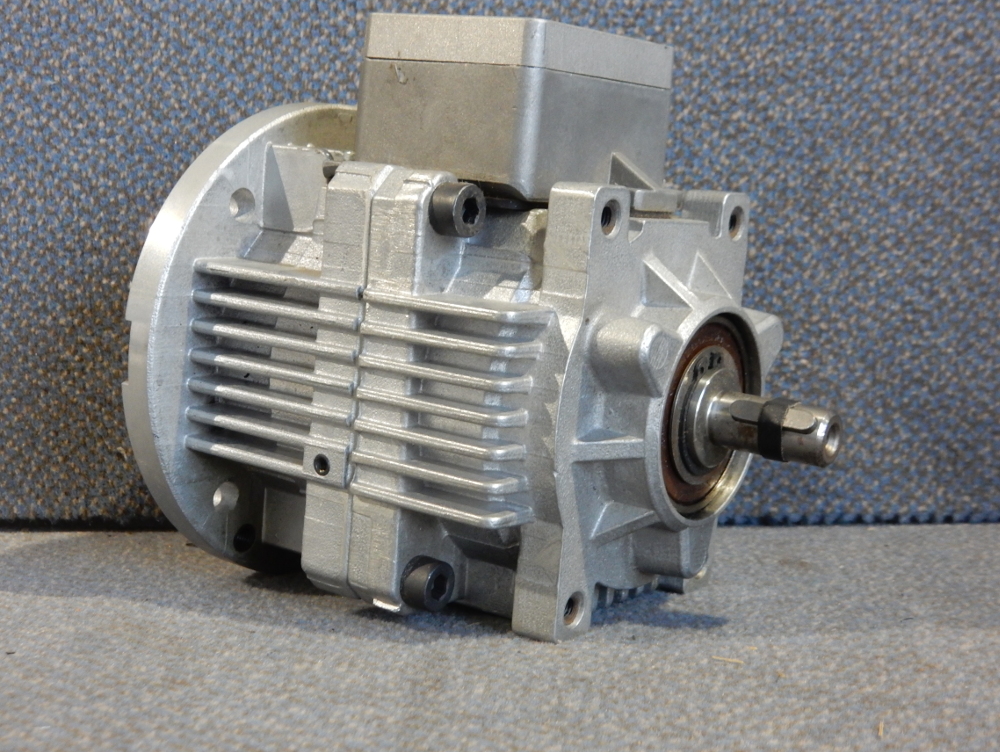

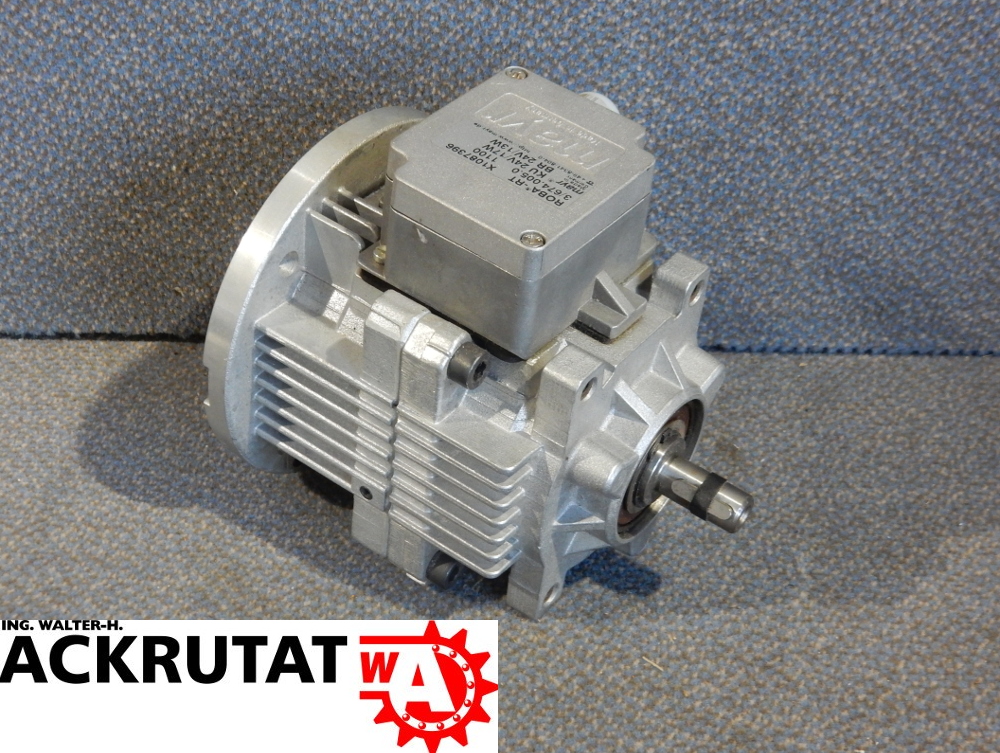

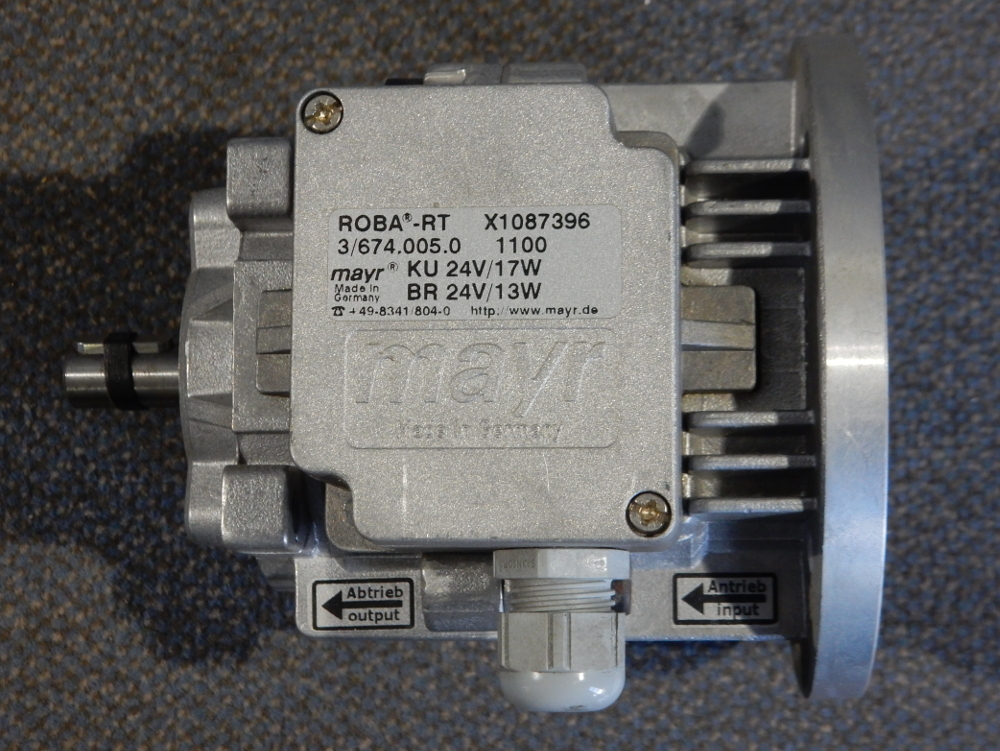

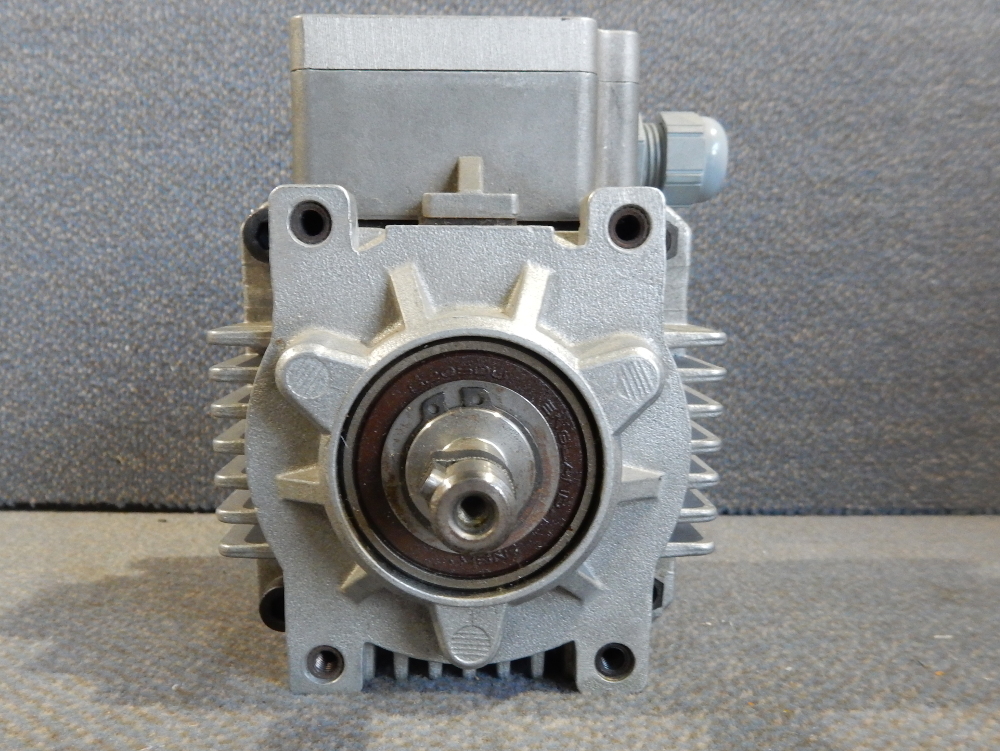

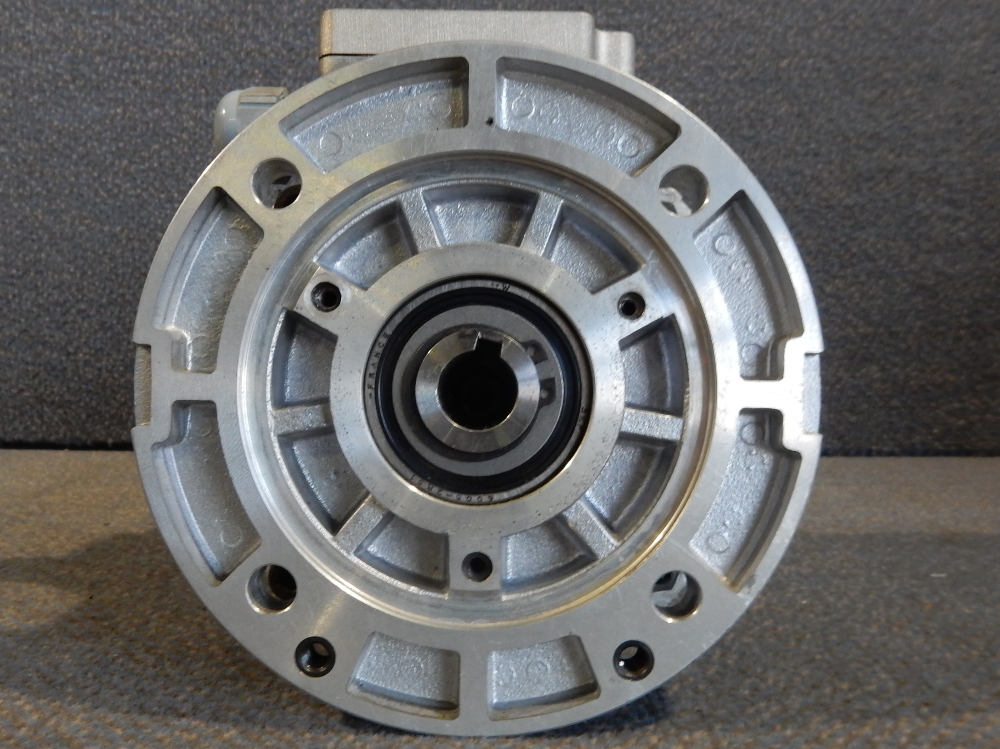

Hinweis: Zustand siehe Bilder.
